Set Impeller JETFAN-80 V3 mit Typhoon 700-60-1738

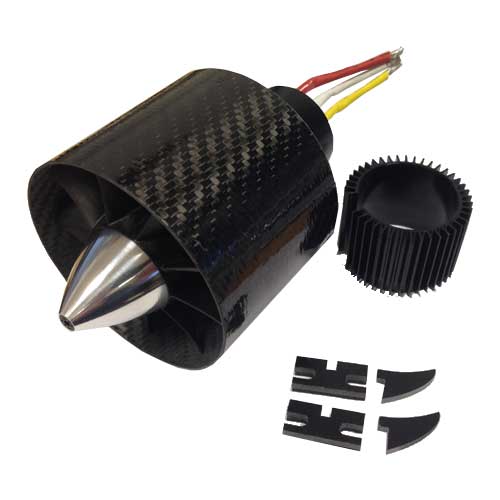

Komplettset mit Brushless Typhoon 700-60-1738 fertig montiert

Wir stellen Ihnen hier einen hocheffizienten 80mm Elektro-Impeller der Spitzenklasse vor. Das Design mit dem Kohlefasergehäuse und gespritztem Stator-Stern mit 5 gebogenen Leitschaufeln und interner Motorkühlung sowie dem 9-blättrigen Rotor und dem polierten Aluminiumspinner wurde vom JETFAN-90-V2 übernommen und im Durchmesser angepasst!

Konstruktionsziele:

·Extrem leiser Betrieb bei höchstem Luftdurchsatz!

·Kein Hochfrequenz- ?Singen oder Kreischen, wie bei bisherigen handelsüblichen Systemen!

·Verwendbarkeit handelsüblicher hochdrehender bürstenloser Motoren bis 41mm Durchmesser!

·Montage von Innenläufermotoren sowie Außenläufermotoren möglich!

·Bestmögliche Motorkühlung auch beim Einsatz bis 5,5 Kilowatt!

·Höchster statischer und dynamischer Schub bei größter Strahlgeschwindigkeit aller bekannten Systeme!

·Preiswerter modularer Aufbau, um einerseits einen günstigen Endpreis zu erzielen, und andererseits

·Potenzial zur Anpassung an mögliche Kundenwünsche zu ermöglichen!

Durch Übernahme aller wesentlichen Bauteile vom JETFAN-90-V2 konnten die Entwicklungsdauer wesentlich verkürzt werden. Die Weiterverwendung der hochfesten Aluminium- und Kunststoffmaterialien mit bis zu 50% Faseranteil ergibt einen vibrationsfreien Lauf bis hin zu 50.000 U/min und die höchsten erreichten Schübe aller 80mm Systeme.

Ebenfalls wurden hier verschiedenste Motor-Akku-Kombinationen am Prüfstand nach VDE-Richtlinien getestet. Somit sind wir in der Lage, den Wirkungsgradverlauf unseres EDF-Systems (Electric Ducted Fan) sowie auch die Wirkungsgradverläufe der getesteten Motoren abbilden zu können.

Abmessungen:

Mantellänge:66,00 mm

Innendurchmesser: 80,00 mm

Außendurchmesser:max.83,00 mm

Rotordurchmesser:78,60 mm

Gewicht:120 Gramm

Rotordurchmesser:78,60 mm

Betriebsdaten:

·Betriebsspannung von: 3 12s Lipo-Zellen ( 11,1 44,4 Volt)

·Eingangsleistung von:350 4500 Watt

·Maximale erlaubte Drehzahl: 50.000 U/min

·Maximale erreichte Drehzahl:55.000 U/min

·Freigegebene Schübe:0,9 4,6 Kilo

Spec.:

-Diameter : 39 mm

-Length : 60 mm

-Shaft Dia. : 5 mm

-Weight : 280 grams

-Poles : 4

-KV : 1738

-Rm(ohm) : 10,80

-Io(A) : 1,6A(10v)

-Continuos watts : 1200

-Max. watts : 2400

-Max. of cells : 8

-Recommended advance timing : low

-Specially designed for 9305-700 fan unit

-Comes with motor heatsink
