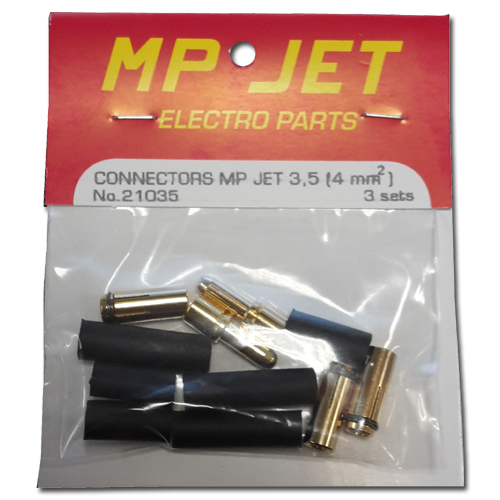

Goldkontaktstecker 3,5mm Gold 3P.MPJet 4mm Kabel

Goldkontaktstecksystem 5,5 mm 3 Paar

New model connectors MP JET are the first power connectors, which have been developed since the beginning as special-purpose for the application in electric power model production. The body of connectors are from special brass the surface is covered by a special layer of hard 24 carat gold which is bound to the substrate by interlayer special nickel. The gold surface provides a very good stability and low contact resistance. The nickel the longer durability. The construction is chosen to divide the transmission of the current from the thrust element (steel circlip). Thanks to it the spring element isn't warmed up by the current flow and that's why there is no waste of the thrust power by the high current. The pressed shape of the front part of the connector ensures the exact contact surface. The contact surface is linear, it is divided in to six independent segments. In the back part of the connector there is a hole which enables the safe soldering of the supply cable. The recommended tin solder is on the PbSnAg basis. PbSn can by all so used, however, it is necessary to be careful when soldering because the gold contact layer can be dissolved easily.

Neue Modell Steckverbinder MP JET sind die ersten Netzanschlüsse, die seit Beginn als Spezial-für den Einsatz in elektrischen Stromerzeugung Modell entwickelt wurden. Den Körper von Steckverbindern sind aus speziellen Messing, was die Oberfläche mit einer Schicht von schwer 24 Karat Gold bedeckt ist die Zwischenschicht spezielle Nickel auf dem Substrat gebunden ist. Die Goldene Oberfläche bietet eine sehr gute Stabilität und geringen Kontaktwiderstand. Das Nickel die längere Haltbarkeit. Der Bau wird ausgewählt, um die Übertragung des Stroms aus dem Schub-Element (Stahl SPRENGRING) unterteilen. Dank ihm das Federelement ist nicht durch den Stromfluss erwärmt und das ist, warum gibt es keine Abfälle der Schub macht durch den hohen Strom. Gepresste Form der vordere Teil des Steckers sorgt für die genaue Kontaktfläche. Die Kontaktfläche ist linear, es gliedert sich in sechs unabhängigen Segmenten. Im hinteren Teil des Steckers gibt es ein Loch, das ermöglicht die sichere Löten von der Zuleitung. Das empfohlene Zinn Lot ist auf der Grundlage der PbSnAg. PbSn kann von allen so verwendet, jedoch ist es notwendig, seien Sie vorsichtig beim Löten, weil die goldene Kontakte Schicht leicht aufgelöst werden kann.

The size of the connectors 1.8 is recommended for the current up to 20A, the size 2.5 up to 50A and 3.5 up to 80A. In case of higher current demands it is necessary to ensure additional air-cooling of the connectors, or to use the warmconductive isolation. The connectors shouldn't be dirty to guarantee the low contact resistance (e.g. MP JET 21020, 21021 are c. 30% better than MC 3.5). The most common dirt is a mixture of dust with sweat from your hands; the recommended detergent is isopropylalcohol or denatured alcohol in need.
If any soldering flux is used when soldering, it is absolutely necessary to wash the residue of soldering. Apply this rule in any case including the used of activated rosin. A non-aggressive soldering flux is recommended.
The connector MP JET 21402, 21403 is designed for soldering on the cable like the counterpart (female) of the connector MC 3.5 (the diameter of the functional part is 3.5mm).
The connector MP JET 21400, 21401 is designed for direct soldering to the PCB. The dimensions of the contact board are the same like with the connector MG 3.5 on the cable.
The soldering and servicing of the connector MG 3.5 is the same like with the connector MP JET.

Die Größe der Anschlüsse 1.8 wird für den aktuellen bis 20A, die Größe 2,5 bis 50A und 3.5 bis 80A empfohlen. Im Falle der höheren aktuellen Anforderungen ist es notwendig, zusätzliche Luftkühlung der Anschlüsse zu gewährleisten, oder verwenden Sie die Warmconductive-Isolierung. Die Anschlüsse sollten nicht schmutzig zu geringen Kontaktwiderstand garantieren (z.B. MP JET 21020, 21021 sind ca. 30 % besser als MC 3.5). Der häufigste Schmutz ist eine Mischung aus Staub mit Schweiß von Ihren Händen; Das empfohlene Waschmittel ist Isopropylalcohol oder Brennspiritus in Not.

Wenn Löten Flussmittel beim Löten verwendet wird, ist es unbedingt erforderlich, den Rückstand Löten waschen. Wenden Sie diese Regel auch auf jeden Fall die verwendete aktiviertes Kolophonium an. Eine nicht-aggressive Flussmittel Löten wird empfohlen.

Der Connector MP JET 21402, 21403 dient zum Löten auf das Kabel wie das Gegenstück (weiblich) des Connectors MC 3.5 (der Durchmesser der funktionelle Teil ist 3, 5 mm).

Der Connector MP JET 21400, 21401 zielt direkt auf die Leiterplatte gelötet. Die Abmessungen des Kontakt Board sind die gleichen wie mit der MG 3.5-Stecker am Kabel.

Das Löten und Wartung des Connectors MG 3.5 ist das gleiche wie mit dem Anschluss MP-JET.
