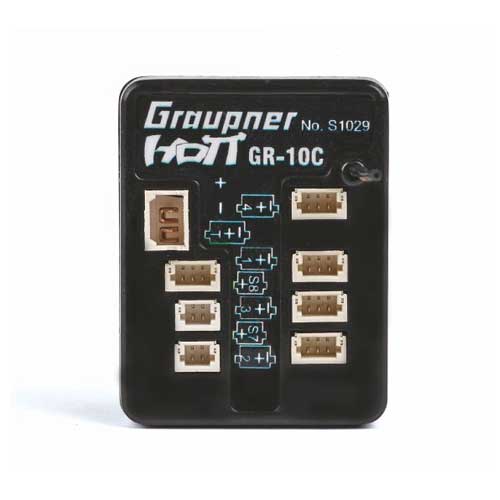

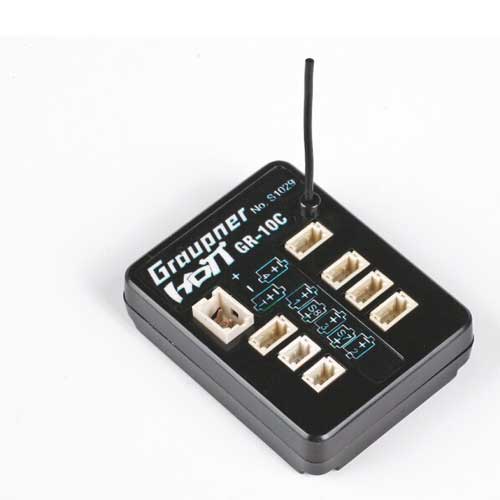

Empfänger Graupner/SJ HoTT GR-10C Copter Flight Control 2.4 GHz

Der große Winzling

Mit der GRAUPNER HoTT 2,4 GHz-Technologie verfügt der 5-Kanal Empfänger über ein neues Hopping Telemetry Transmission Hochfrequenzteil mit modernsten Komponenten und modernster Software. Ohne Zusatz-Sensorik werden die Parameter Empfängerspannung und -Temperatur sowie Signalstärke übermittelt.

Mit diesem Empfänger ist es erstmals möglich einen Multikopter zu steuern ohne eine externe Flight Control zu verwenden. Durch den damit verbundenen Wegfall der zusätzlichen Elektronik und Kabel lässt sich somit Gewicht einsparen, sowie die noch verbleibenden Komponenten aufgeräumt montieren.

Die integrierte Flight Control ist vollständig über die HoTT Telemetrie konfigurierbar, was das Einstellen wesentlich erleichtert. Das System setzt die Steuerbefehle sehr exakt und präzise um, was einem schnell ein vertrautes Fluggefühl vermittelt.

Über den Kanal 5 lässt sich zwischen 2 Flugmodis hin- und herschalten. Hiermit kann je nach Belieben in den selbstneutralisierenden Lagemodus, der die Neigung auf etwa 50 Grad begrenzt, oder in den Drehratenmodus (auch Akro Mode genannt) umgeschaltet werden. Hier ist dann keine Winkelbegrenzung mehr vorhanden und kann über jede Achse frei gesteuert werden, wie auch bei einem Modellhelikopter.

Über den Kanal 6 >110% kann eine automatische Flipfunktion aktiviert werden. Beim nächsten Roll- oder Nickbefehl >50% führt der Copter einen automatischen Flip in die vorgegebene Richtung aus.

Die Kanäle 7 und 8 >50% können als Schaltkanäle benutzt werden. Über die FETs können z. B. LEDs oder die DIP Schalter der FPV-Sender geschaltet werden.

Mit der einfachen Regler-Einlernfunktion wird das Einlernen der Reglerwege zum Kinderspiel. Einmal aktiviert lassen sich alle ESCs gleichzeitig mit dem Gasknüppel direkt ansteuern und einlernen.

Maximale Performance und Stabilität erhält man durch Einstellung des Faktors der Roll-Empfindlichkeit zur Nick-Empfindlichkeit bei unsymmetrischen Multikoptern. Ebenso lässt sich die Gyrowirkung gasabhängig einstellen, um bei starken Antrieben dennoch eine hohe Empfindlichkeit zu erzielen.

Folgende Multikopter-Typen werden unterstützt:

Quadro X, Quadro +, Tri L, Tri R

Dieser Gyro-Empfänger dient ausschließlich zur Steuerung von Multikoptern. Für die Verwendung als Flybarless-System oder Flächenkreisel ist der GR-18 (33579) vorgesehen.

Der Graupner Empfänger GR-10C eignet sich für Multicopter bis zu einer Größe von 150 mm Achsdiagonale.

Weitere Merkmale:

Sehr direktes Steuergefühl durch Wegfall des zusätzlichen Übertragungsweges zur Flight Control

Platzsparend, da die Flight Control und die dafür notwendigen Kabel wegfallen

Schnelle und einfache Gyro-Zuordnung

SUMD-Ausgang für externe Geräte

Telemetrieunterstützung eigener HoTT-Sensoren und HoTT-Sensoren andere Anbieter

Kann mit allen bisher erhältlichen HoTT-Sendern programmiert und betrieben werden, dadurch kein Laptop mehr erforderlich

Zubehör:

33565.1 Adapter- bzw. Updatekabeladapter (orange und braun muss für den GR-10C getauscht werden)

Q05 Update verfügbar:

Schnellerer PID Loop, dadurch noch präziseres Flug- und Einrastverhalten

Multishot 8kHz und 32kHz verfügbar

Optimierter Airmode, bessere Stabilisierung bei min. Gas

Höhere Drehraten möglich

Einstellbare Gier Drehraten

Einstellbare Dynamik Roll/Nick und Gier für Drehratenbeschleunigung

Technische Informationen

Antennenanzahl: 1

Antennenlänge [mm]: 1 x Draht 30

Betriebsspannung [V]: (2,5) 3,6 ... 8,4

Breite [mm]: 27

Frequenz: 2400 ... 2483.5

Gesamtgewicht [g]: 7

Gyro: Ja

Höhe [mm]: 12

Kanäle: 5

Länge [mm]: 35

Modulation: 2.4 GHz FHSS

Reichweite ca. [m]: 300

Stabilisierung: FC

Stromaufnahme [mA]: 45

Temperaturbereich [°C]: - 15...+70
