Empfänger Graupner/SJ HoTT GR-32 Dual 2,4 GHz

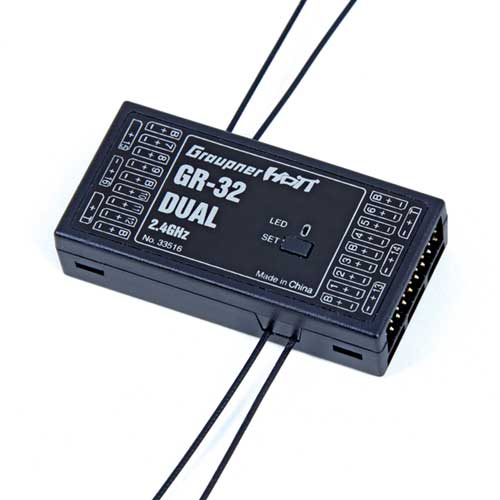

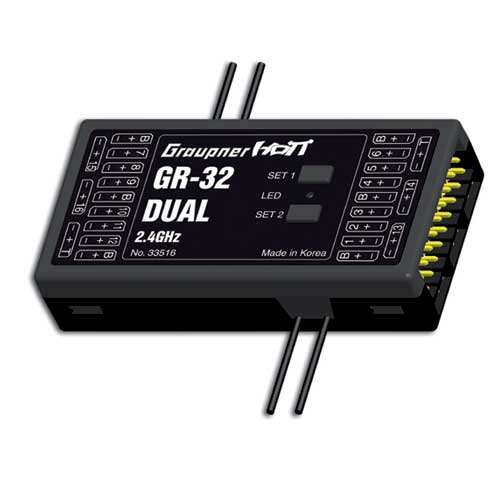

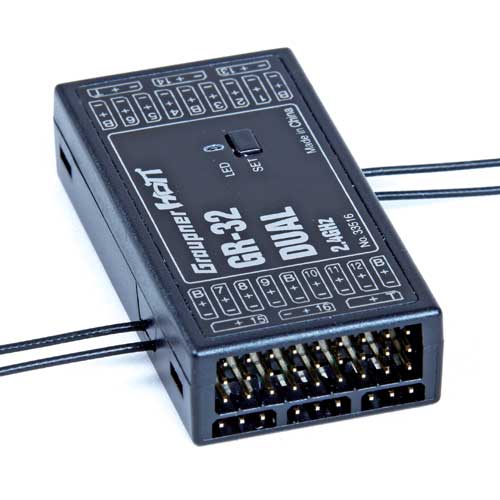

Graupner GR-32 HoTT Dual-Empfänger (16-Kanal) 33516

Der Graupner GR-32 HoTT Empfänger verfügt über ca. 5000m Reichweite und kann mit bis zu 16 Kanälen belegt werden.

Mit der GRAUPNER HoTT 2,4GHz-Technologie verfügt der Dual-Empfänger über ein sicheres Hopping-Telemetry-Transmission-Hochfrequenzteil mit hochwertigen Komponenten und modernster Software. Der Dual-Empfänger hat zwei komplette Empfangsteile und zusätzliche Hardware-Antennendiversity. Zum Empfang wird daher immer auf das bessere Antennensignal geschaltet und zum Senden immer die Antenne verwendet, die zuletzt zum Empfangen benutzt worden ist. Somit ist sichergestellt, dass die Rückkanal-Daten über die besser positionierte Antenne gesendet werden.

Der Empfänger übermittelt ohne Zusatz-Sensorik die Parameter „Empfängerspannung“, „Empfängertemperatur“ und „Signalstärke“ an den Sender.

Kanalausgabe

In der 1. Gruppe werden die Kanäle 1-7 ausgegeben

in der 2. Gruppe werden die Kanäle 8-14 ausgegeben

in der 3. Gruppe werden die Kanäle 15+16 ausgegeben

Das Summensignal liegt am Anschluss S an.

Merkmale

Die Verwendung von bis zu 75 Kanälen sorgt für eine extreme Betriebssicherheit und ist unempfindlich gegen externe Störeinflüsse

Der breite Empfänger-Spannungsbereich von 3,6 V - 8,4 V (Funktionsfähig bis 2,5 V) sorgt für volle Funktionalität auch bei Spannungsschwankungen

Anschluss für Telemetriesensoren und einen für Summensignal Ein- oder Ausgang

6 Batterieeingänge und damit eine exzellente Stromversorgung starker Servos

Zwei LEDs signalisieren den Betriebszustand

Kompakte Größe und minimal mögliches Gewicht

Sehr hohe Empfängereingangsempfindlichkeit, dadurch sehr hohe Reichweite

Stirnseitig angebrachten Servo-Anschlüsse erleichtern den Einbau und garantieren stets feste Verbindungen

Failsafe, Hold, AUS und Standard (Kanal 1 = Failsafe, alle anderen Hold) programmierbar

Kompatibel mit allen HoTT-Fernsteuerungen

Funktionen mit optionaler SMART-Box

5 Mischer programmierbar

Servokurven linear, degressiv und exponential programmierbar

Summensignal Eingang oder Ausgang am Anschluss „S“ programmierbar (z. B. für V-Stabi, Microbeast, Quadrocopter, drahtlose Schülerfunktion mit mc-19/22 HoTT, Flugsimulatoren, Satellitenfunktion)

Begrenzung und Umkehrung der Servowege auch im Empfänger möglich

Failsafe, Hold und AUS für die Servokanäle einzeln programmierbar

Warnschwellen für Unterspannung, Übertemperatur und Untertemperatur programmierbar

Servotestfunktion

Die SMART-Box ist optional erhältlich und nicht im Lieferumfang des Empfängers enthalten

Technische Daten

Kanäle: 16

Summensignal Ausgang: Ja

Abmessungen ca.: 63 x 30 x 14 mm

Gewicht ca.: 24 g

Frequenz: 2400 ... 2483.5 MHz

Modulation: 2.4 GHz FHSS

Reichweite: ca. 5000 m

Stromaufnahme: 140 mA

Betriebsspannung: (2,5V) 3,6V bis 8,4V

Antennenanzahl: 4 (2x Diversity)

Antennenlänge: 4x Draht 145 (Antenne 30) mm

 Temperaturbereich: -15 bis +70°C
