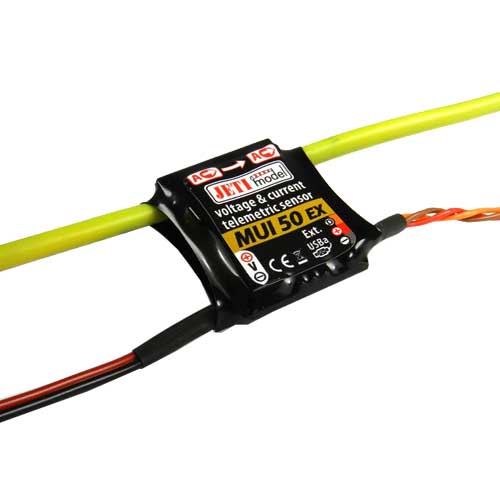

Jeti Sensor Spannung u.Strom Duplex EX 50A

Produkte mit dieser Bezeichnung sind mit einer Reihe neuer Funktionen erweitert, die auf der Basis langjähriger Erfahrungen und Erkenntnisse in dieser Branche entstanden sind.

Die mit EX bezeichneten Sensoren bieten verbesserte Grundfunktionen sowie auch Erweiterungsfunktionen.

- Eine übersichtlichere Darstellung von mehr telemetrischen Größen

- Die Unterstützung einer voll graphischen Darstellung telemetrischer Daten

- Eine vereinfachte Verwaltung der Anlage

- Einen höheren Anwenderkomfort bei der Verarbeitung telemetrischer daten über die Jetibox Profi oder einen PC, …

- Möglichkeit der Speicherung telemetrischer Daten in der Jetibox Profi oder im PC, …

- Online-Telemetrie am PC mit Hilfe des Programms Flightmonitor

- Kompatibilität zu allen Empfängern/Sendermodulen Jeti Duplex

- Kompatibilität zur Jetibox/Jetibox mini

- Firmware-Update über den PC

Die erweiterten Sensorfunktionen können Sie voll nutzen mit Terminals der erweiterten generation Jetibox Profi, Jeti-Sender, …

MUI EX Sensoren sind zur Messung von Spannungen, Strömen und verbrauchter Akkukapazität im Modell bestimmt. Zur Anzeige der gemessenen Werte wird das JETIBOX-Terminal benutzt und zur drahtlosen Übertragung der Informationen das DUPLEX-System 2,4GHz.
Das DUPLEX-System benutzt zur Kommunikation das 2,4GHz Band, welches nicht nur die Übertragung von Fernsteuerungs-Daten zum Modell ermöglicht, sondern auch die Übertragung vom Modell zurück zum Sender. Die während des Betriebs gewonnenen telemetrischen Daten werden in Realzeit übertragen und der aktuelle Stand der gemessenen Größen kann auf dem LCD Bildschirm der JETIBOX dargestellt werden. Die telemetrischen Sensoren MUI ermöglichen das Messen von Spannungen und Strömen in Ihrem Modell und übertragen diese Informationen mit Hilfe des DUPLEX-Systems (Empfänger und Sendermodul). Dank der hohen Strom-Messgenauigkeit erlauben diese Sensoren die verbrauchte Kapazität des gemessenen Akkus zu verfolgen. Die MUI-Einheit nimmt neben der Dauer des Stromdurchgangs auch den Durchschnittswert und Maximalwerte des Stromes auf. Weiterhin bietet sie die genauen Spannungswerte sowie ihre minimalen und maximalen Werte an.
Zur Einstellung von Parametern und Darstellung der gemessenen Werte dient das JETIBOX-Terminal.
Die MUI-Sensoren ermöglichen die Einstellung eines akustischen Signals bei Überschreitung von eingestellten Parametern. Diese Alarmmeldung kann für die Messung des maximalen Stromes, der minimalen Spannung und für den maximal zulässigen Kapazitätsverbrauch eingestellt werden. Das akustische Signal wird vom Sendermodul über einen eingebauten Tongeber generiert. Einzelne Alarmmeldungen werden wegen besserem Auseinanderhalten durch die Zuteilung eines Morsealphabet-Buchstabens voneinander unterschieden. Die akustischen Signale für Parameterüberschreitungen werden auch dann generiert, wenn keine JETIBOX angeschlossen ist. Bei angeschlossener JETIBOX zeigt das LCD-Display an, welcher Parameter überschritten wurde. Im Falle der Überschreitung mehrerer Parameter wechseln sich die akustischen Signale und LCD-Displayanzeigen ab.

Parameters

Abmessungen [mm] 27 x 19 x 11

Gewicht [g] 19

Betriebstemperatur min.[°C] -10

Betriebstemperatur max. [°C] +85

Versorgungsspannung min. [V] 5

Versorgungsspannung max. [V] 8,4

Mittlererer Strom [mA] 32

Bereich der gemessenen Spannungen min. [V] 0

Bereich der gemessenen Spannungen max. [V] 60

Bereich des gemessenen Stroms min. [A] 0

Bereich des gemessenen Stroms max. [A] 50

Genauigkeit der Spannungsmessung [%] 0,1

Genauigkeit der Strommessung [%] 1
