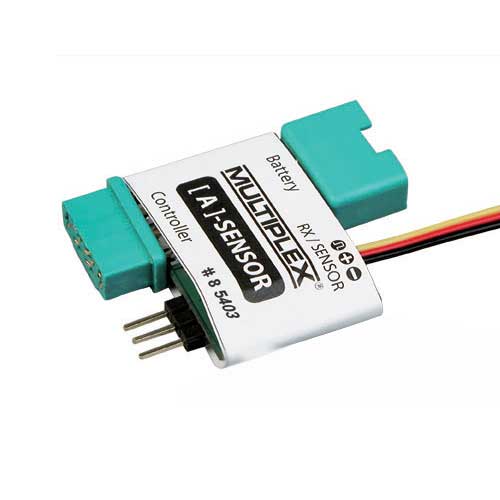

Sensor MPX M-Link Strom 35 A

Misst Ströme bis zu 35 A. Ausgerüstet mit M6-Stecksystem wird der Sensor zwischen Akku und Verbraucher gesteckt, um z.B. den Strom des Elektroantriebes zu messen. Nach Aktivierung des Ladungszählers mit der MULTImate (# 8 2094) oder mittels PC-Programm „Sensor DataManager“** fl iegen Sie künftig nicht mehr nach Timer, sondern nach der tatsächlichen Restladungsmenge des Antriebsakkus. Der Strom-Sensor ist damit Ihre elektronische Tankuhr.

Mittels MULTImate oder „Sensor DataManager“** aktivier- bzw. einstellbar:
Adresse Adresse (Displayzeile am Sender), unter welcher der Strom angezeigt wird
Alarm oben Oberer Stromwert, ab dem ein Alarm am Sender erfolgt
Alarm unten Unterer Stromwert, ab dem ein Alarm am Sender erfolgt
Option Zusätzliche Ausgabe von Minimum-, Durchschnitts- oder Maximalstrom
Adresse Option Adresse (Displayzeile am Sender) unter welcher der Optionswert angezeigt wird
Adresse Adresse (Displayzeile am Sender), unter welcher die Akkukapazität, entnommene
Kapazität oder Restkapazität angezeigt wird
Akkukapazität Kapazität des angeschlossenen Akku
Anzeige Was soll angezeigt werden: Akkukap., entnommene Kapazität oder Restkapazität
Alarm Kapazitätswert, ab dem ein Alarm erfolgen soll

Technische Daten (# 8 5403):
Strom max. 35 A
Aufl ösung 0,1 A
Abmessungen Gehäuse (L x B x H)
33 x 31 x 7 mm
Gewicht ca. 12 g

35 A current sensor*

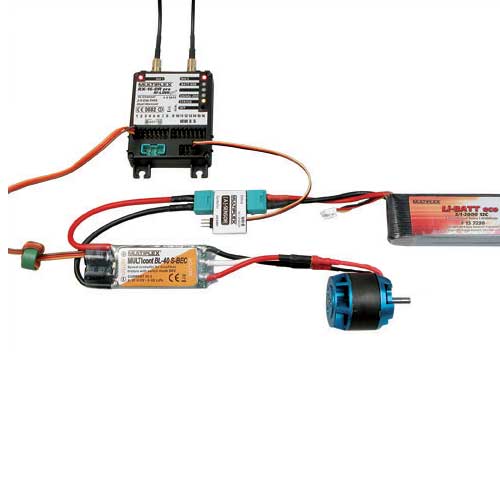

Measures currents up to 35 A. Fitted with the M6 connector system, the sensor is typically looped in between the battery and the consumer unit in order to measure the current of
the electric power system. In future, if you activate the battery charge counter, (using a MULTImate or PC via program “Sensor DataManager”) you can forget using a timer when flying; instead you can fly according to the actual residual charge in the flight battery. The current sensor virtually equates to an electrical fuel gauge.

The following can be activated and altered using the MULTImate, or using Sensor Data Manager on the PC:

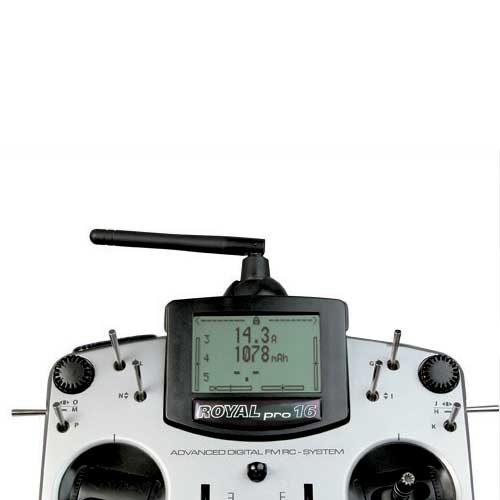

Address Address (screen line on transmitter) at which the current is displayed
Top alarm Upper current value, above which an alarm is triggered at the transmitter
Bottom alarm Lower current value, below which an alarm is triggered at the transmitter
Option Additional generation of minimum, average or maximum current
Address option Address (screen line on transmitter) at which the optional value is displayed
Address Address (screen line on transmitter) at which the discharged battery capacity or
residual capacity is displayed
Battery capacity Capacity of the connected battery
Display What is to be displayed: battery capacity, discharged capacity or residual capacity
Alarm Capacity value at which an alarm is to be triggered

Specification:
Max. current 35 A
(two measurement channels)
Resolution 0.1 A
Dimensions (L x W x H)
33 x 31 x 7 mm
Weight approx. 12 g
