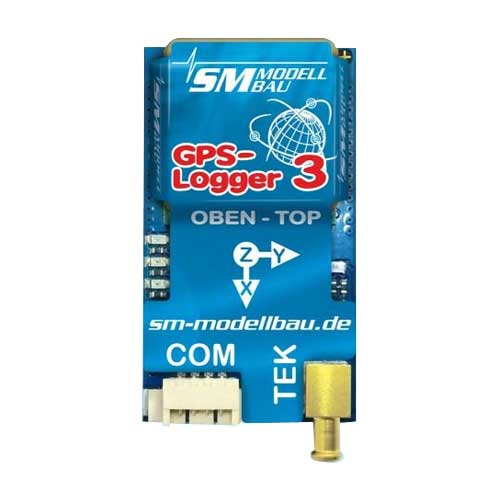

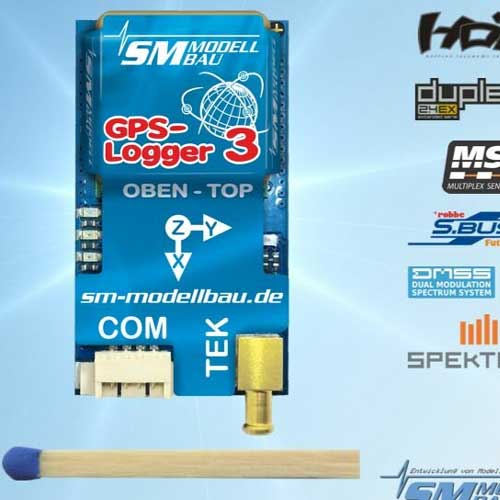

SM GPS-Logger 3 mit 4 GB micro SD Speicherkarte und USB Kartenleser

Ein vollwertiges 10 Hz Telemetrie GPS mit micro SD Speicherkarte, TEK Vario, und Beschleunigungssensor!

Die neue Version 3 ersetzt den GPS-Logger 2 und bleibt voll kompatibel.

Die neue Hardware bietet:

ein neues GPS-Modul für besseren GPS Empfang auch unter schwierigen Bedingungen

weiter verbesserte Drucksensoren für noch feinere Varioauflösung mit geringerem Rauschen

einen horizontal ausgerichteten TEK Anschluss für einen einfacheren Einbau gerade in engen Rümpfen

Der GPS-Logger 3 ist ein vollwertiges GPS-System, das speziell für die Belange im Modellbaubereich entwickelt wurde.

Es ist äußerst klein und leicht, verfügt aber über hervorragende Eigenschaften und Möglichkeiten.

Mit bis zu 10 Hz Aufzeichnungsrate und der micro-SD Speicherkarte sind fast beliebig lange Aufzeichnungen mit hoher Detailauflösung möglich.

Telemetrie über 2,4 GHz Systeme mit Rückkanal ist fester Bestandteil des GPS-Logger 3 und voll integriert.

Entsprechend unserer Philosophie möglichst viele Systeme zu unterstützen, spricht auch der GPS-Logger 3 die Telemetrie von:

Jeti Duplex

Multiplex M-Link

Graupner HoTT

Futaba

JR DMSS

FrSky

Spektrum (über Spektrum-Adapter)

Die verwendete Telemetrie muss im GPS-Logger 3 nur einmal in den Einstellungen vorgegeben werden. Das geschieht entweder über unser PC Programm "GPS-Konverter" oder mit dem UniDisplay. Im Auslieferungszustand ist HoTT ausgewählt.

Der GPS-Logger 3 realisiert mit einem eingebauten hochauflösenden Drucksensor über die Telemetrie ein hochwertiges Vario und ermöglicht mit dem integrierten TEK Anschluss auch die Verwendung von Kompensationsdüsen. Dadurch erhält man eine Vario Funktion, die unabhängig von der "Knüppelthermik" sehr genau echtes Steigen und Sinken anzeigt.

Für eine exakte Höhenmessung auch beim Betrieb mit TEK Düse ist ein zweiter Drucksensor eingebaut, der unabhängig von der Geschwindigkeit korrekte Höhendaten liefert.

Aufschlüsse über die Belastungen im Flug liefert der eingebaute 3-Achsen Beschleunigungssensor. An jedem Wegpunkt in der Aufzeichnung und auch per Telemetrie kann hier die Beschleunigung aller drei Achsen angezeigt werden.

Auch das neue Wettbewerbs Format OLC, der Online Contest, wird vom GPS-Logger 3 optimal unterstützt. Der eingebaute Geräuschsensor (ENL = engine noise level) liefert Daten, die die Motorlaufzeiten im Steigflug automatisch erkennbar machen. Die für den OLC nötige IGC Datei wird direkt auf der Speicherkarte erstellt und digital signiert, es ist keine Umwandlungssoftware nötig.

Ebenso kann der GPS-Logger 3 für ein weiteres Wettbewerbsformat, nämlich Soaringleague, verwendet werden.

Soraingleague.net ist eine neue Website zur einfachen online Auswertung von Segelflügen mit jedem Modell. Einfacher geht es nicht mehr!

Beim Betrieb mit Multiplex M-Link werden automatisch alle Daten auf dem Sensorbus durch den GPS-Logger 3 mitgeloggt und ebenfalls auf die Speicherkarte geschrieben > MSB Datenlogger.

Zusätzlich zu den eigenen Messwerten kann der GPS-Logger 3 auch die vollständigen Daten unseres UniLog 1 + 2 und UniSens-E live über ein direktes Verbindungskabel auslesen und mit auf die Speicherkarte schreiben.

Über unser UniDisplay können alle Messwerte des GPS-Logger 3 direkt live betrachtet werden. Alle Einstellungen und Alarme lassen sich selbstverständlich auch komfortabel per Display programmieren.

Die Darstellung und Auswertung der Daten erfolgt 3D in Google EarthTM. Zur Umwandlung in das Google EarthTM Format ist lediglich unsere kostenlose Software "SM GPS Konverter" und das ebenfalls kostenlose Google EarthTM in der Standardversion nötig.

Auch von der bekannten Software LogView wird unser GPS-Logger 3 unterstützt. Hier können die GPS Daten ebenso in das Google EarthTM Format umgewandelt werden. Außerdem lassen sich die Werte auch in normaler Kurvenform / Tabellenform darstellen und vieles mehr.

Auf Java Basis und damit neben Windows auch für den Mac oder Linux geeignet gibt es den GNU DataExplorer zur Auswertung der Daten.

Egal ob Segler, Kunstflugmaschine, Hubschrauber, HLG oder Slowflyer, der GPS-Logger 3 kann auf Grund seines geringen Gewichtes und der kompakten Größe nahezu in jedem Bereich eingesetzt werden. Natürlich ist der  GPS-Logger 3 nicht nur für den Modellflug geeignet. Er kann ebenso in RC-Boote, RC-Autos usw. eingebaut werden.

Und das kann der GPS-Logger 3:

10 Hz GPS, also 10 Messwerte pro Sekunde

besonders gute Auflösung der Daten

micro SD Speicherkarte

nahezu unbegrenzte Aufzeichnung und einfaches Auslesen der Daten

Daten werden als Klartext auf die Speicherkarte gespeichert

Weiterverarbeitung mit vielen Programmen möglich

hoch auflösendes Vario mit TEK Anschluss

Höhenmessung mit zweitem Drucksensor mit automatischer Nullstellung nach dem Einschalten

integrierter 3 Achsen Beschleunigungssensor bis +- 16 g

direkte Erstellung der IGC Datei für den Online Contest (OLC) mit integriertem Motorgeräuschsensor für die ENL Messung

volle Telemetrieunterstützung für Jeti Duplex, Multiplex M-Link, Graupner HoTT, Futaba, JR DMSS, FrSky und Spektrum (über Spektrum-Adapter)

direkter Anschluss des UniLog 1 + 2 und UniSens-E möglich zur Datenaufzeichnung (nicht während Futaba, JR DMSS und FrSky Betrieb)

Aufzeichnung aller Daten auf dem Multiplex Sensorbus bei Betrieb mit M-Link

Anschluss für Empfängersignal zur Fernsteuerung bestimmter Funktionen

Aufzeichnung der Empfängerakkuspannung

Stromversorgung durch Empfängerakku

interne Backup Batterie (Akku) für einen schnellen Start des GPS

Start der Aufzeichnung durch verschiedene Bedingungen einstellbar

aktueller Status wird über drei LEDs signalisiert

direktes Betrachten der Messwerte live mit unserem UniDisplay (nicht während Futaba, JR DMSS und FrSky Betrieb)

Parametereinstellungen über PC, UniDisplay und Telemetrie möglich

Schnelle Umwandlung der Daten in die 3D Darstellung mit Google EarthTM durch unsere kostenlose "SM GPS-Konverter" Software.

Das Programm gibt es kostenlos auf unserer Homepage www.sm-modellbau.de im Menüpunkt Software & Updates.

Unterstützung durch die LogView Software

LogView ist ein sehr umfangreiches und doch einfach zu bedienendes Auswerteprogramm für den PC, dass eine Vielzahl unterschiedlicher Mess- und Ladegeräte aus dem Modellbaubereich unterstützt.

Unterstützung durch die GNU DataExplorer Software

Der GNU DataExplorer ist ebenso umfangreich wie LogView und neben Windows auch für den Mac und Linux geeignet.

kostenlose Firmwareupdates per Speicherkarte möglich (die Firmwaredatei ist im Internet unter www.sm-modellbau.de im Menüpunkt Software & Updates erhältlich)

auf Grund seiner kompakten Größe und des geringen Gewichtes nahezu überall einsetzbar

Technische Daten:

GPS Datenrate: 1 Hz, 2 Hz, 5 Hz, 10 Hz einstellbar

Speichertyp: micro SD Karte (Karte mit 2 GB im Lieferumfang)

Aufzeichnungsdauer: bei 10 Hz Datenrate und voller Auslastung ca. 200 kByte / Minute Speicherbedarf, d.h. 7 Tage Aufzeichnung bei 2 GB Karte

Stromversorgung: aus Empfängerversorgung (ab 3,6 V bis maximal 8,5 V)

Stromverbrauch: ca. 60 mA im vollen Betrieb

Anschlüsse: 1 x Anschluss fürTelemetrieund Stromversorgung ("Link")

1 x Servoimpuls Eingang vom Empfänger

COM Anschluss für UniDisplay, UniLog 1 / 2 und Firmwareupdate

Steckplatz für micro SD Karte

Abmessungen: 35 x 20 x 11 mm

Masse: 11 g ohne Kabel

GPS Modul: Empfindlichkeit bis zu -165 dBm

maximale Beschleunigung 4g (bezieht sich nur auf die Erfassung der Position, das Modul ist in SMD Bauweise und verträgt wesentlich höhere Beschleunigungen)

Lieferumfang:

GPS-Logger 3

4 GB micro SD Speicherkarte und USB Kartenleser

Anschlusskabel zum Empfänger ausführliche farbige Bedienungsanleitung
