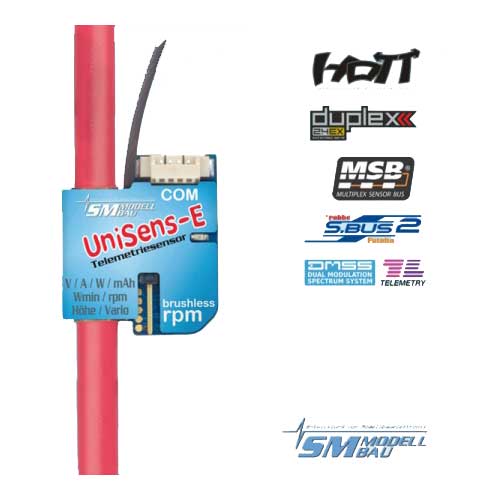

SM UniSens-E mit Silikonkabel 4.00mm

Produktinformation :

Der kleine leistungsstarke RC-Telemetriesensor misst und überträgt Spannung / Strom / Leistung / Kapazität / Energie / Brushless Drehzahl / Höhe / Vario

Der UniSens-E ist ein reiner Telemetriesensor speziell für alle Elektromodelle. Er ist so klein und leicht, gleichzeitig aber so leistungsfähig, dass er fast in jedem Modell eingesetzt werden kann.

Entsprechend unserer Philosophie möglichst viele Systeme zu unterstützen, spricht auch der UniSens-E die Sprache von Jeti Duplex (EX), Multiplex M-Link und Graupner HoTT. Der UniSens-E erkennt das verwendete Telemetriesystem selbständig, es ist keine Konfiguration oder spezielle Firmware nötig.

Ohne weitere Sensoren kann der UniSens-E den kompletten Antrieb vermessen, also Spannung, Strom, Kapazität und sogar die Drehzahl. Als besonderer Clou ist nämlich bereits ein Brushless Drehzahlsensor fest eingebaut. Für die Messung der Drehzahl muss nur noch eine kleine Kabelverbindung zu einer der drei Motorphasen mit dem beiliegenden Kabel hergestellt werden.

Da auch ein barometrischer (Luftdruck) Höhensensor mit großer Auflösung integriert ist, wird neben der Höhenmessung auch ein Vario mit dem UniSens-E realisiert.

Ebenso sind umfangreiche Alarme programmierbar, die per Telemetrie über den jeweiligen Sender gemeldet werden.

Der UniSens-E ist mit verschiedenen Stecksystemen lieferbar, so dass im Normalfall nichts gelötet werden muss. Der Strommessbereich erstreckt sich symmetrisch in beide Richtungen. Damit spielt die Steckerbelegung, also ob der Akku Männchen oder Weibchen am Pluspol hat, keine Rolle. Die Messrichtung wird einfach einfach im Setup eingestellt.

Über unser UniDisplay können alle Messwerte des UniSens-E auch direkt live betrachtet und alle Einstellungen und Alarme programmiert werden.

Egal ob Segler, Kunstflugmaschine, Hubschrauber, HLG oder Slowflyer, der UniSens-E kann auf Grund seines geringen Gewichtes und der kompakten Größe nahezu in jedem Bereich eingesetzt werden. Natürlich ist der UniSens-E nicht nur für Flugmodelle geeignet. Er kann ebenso in RC-Boote, RC-Autos usw. eingebaut werden.

Sie erwerben mit dem UniSens-E einen in allen Belangen leistungsfähigen universellen RC-Telemetriesensor, der die Möglichkeiten moderner Elektronik ausnutzt, um Ihnen als kleiner Helfer eine große Hilfe im Umgang mit Ihren RC-Modellen zu sein.

Und das kann der UniSens-E:

komplette Vermessung von Elektroantrieben mit Strom-, Spannungs-, Leistungs-, Kapazitäts-, Drehzahl- und Höhenmessung

integrierter Brushless Drehzahlsensor

volle Telemetrieunterstützung für Jeti Duplex (EX), Multiplex M-Link und Graupner HoTT, inklusive barometrischem Vario

die verwendete Telemetrie wird automatisch erkannt, es ist keine Konfiguration nötig

Höhenmessung mit automatischer Nullung nach dem Einschalten

Strommessbereich bis 140 A in beide Richtungen, Spannung bis 60 V
(die maximale Strombelastbarkeit der verwendeten Stecker darf aber nicht überschritten werden!)

Anschluss für Empfängersignal zur Fernsteuerung bestimmter Funktionen

direkter Anschluss am GPS-Logger möglich zur Datenaufzeichnung in einer Datei

Messung der Empfängerakkuspannung

Stromversorgung durch Empfänger

aktueller Status wird über LED signalisiert

direktes Betrachten der Messwerte live oder aufgezeichnet mit unserem UniDisplay

Parametereinstellungen über PC, UniDisplay und Telemetrie möglich

PC Software für Einstellungen und Updates (SM UniSens-E Tool) ist hier erhältlich

kostenlose Firmwareupdates über den PC mit unserem USB-Interface (Best.-Nr. 2550) oder auch mit bereits vorhandenen USB Anschlusskabeln wie von Jeti, Multiplex oder Graupner möglich

auf Grund seiner kompakten Größe und des geringen Gewichtes nahezu überall einsetzbar

Technische Daten:

Strommessbereich: 140 A in beide Richtungen, also - 140 A bis + 140 A

Folgende Belastungsdauern sind zulässig:

- 100 A unbegrenzt

- 120 A für 1 Minute

- 140 A für 20 Sekunden

Je nach Stecksystem sind aber die Grenzen der Stecker deutlich niedriger!

Sinnvolle Werte sind hier:

- MPX grün (Doppelkontakt) und XT60    Dauer: 50 A / 20s: 70 A

- 4 mm Goldstecker     Dauer: 80 A / 20s: 100 A

- 5,5 mm Goldstecker     Dauer: 120 A / 20s: 150 A

Technische Daten:

Spannungsmessbereich: 0 bis 60 V

Höhenmessbereich: 0 bis 8000 m NN, beim Einschalten wird automatisch genullt

Empfängerspannungsmessung: 3,8 V bis 10 V

Datenrate: 10 Hz

Stromversorgung: aus Empfängerversorgung über den Telemetrieanschluss „Link“ (ab 3,8 V bis maximal 10 V)

Stromverbrauch: ca. 25 mA

externe Anschlüsse: 1 mal Anschluss für Telemetrie und Stromversorgung ("Link")

1 mal Phasenanschluss für die Brushless Drehzahlmessung

1 mal Servoimpuls Eingang vom Empfänger

COM Anschluss für UniDisplay, GPS-Logger oder PC

Abmessungen: grüner MPX Stecker:    26 (38) x 29 x 9 mm

gelber XT60 Stecker:   26 (50) x 29 x 9 mm

4 mm Goldstecker:      26 (55) x 22 x 9 mm

5,5 mm Goldstecker:    26 (44) x 22 x 11 mm

6 mm LMT Goldstecker:    26 (42) x 22 x 11 mm

Masse: 10 g - 14 g ohne Kabel (je nach Stecksystem), Anschlusskabel 4 g

Lieferumfang:

UniSens-E mit integriertem Höhensensor / Vario

Anschlusskabel zum Empfänger für Telemetrie / Stromversorgung

Anschlusskabel für Brushless Drehzahlmessung

ausführliche farbige Bedienungsanleitung
