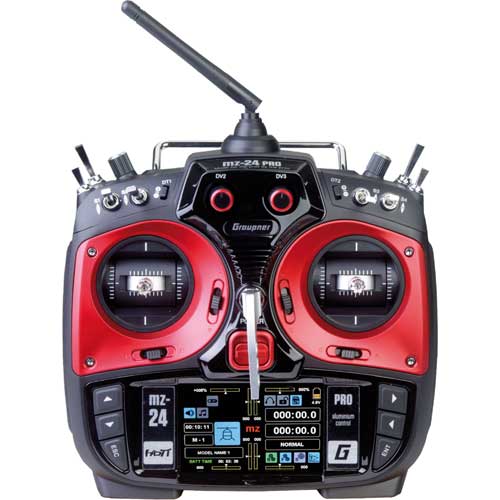

Sender Graupner/SJ MZ-24 Pro 2,4 GHz

Die Eine für Alle

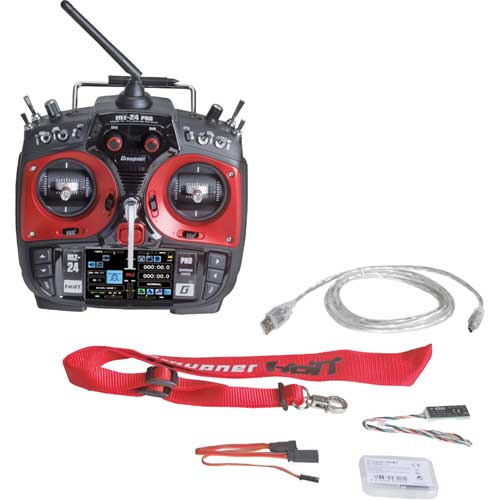

LIEFERUMFANG

MZ-24 Pro Sender HoTT

5000mAh LiPo Senderakku

SD-Kartenadapter

USB-Kabel

USB PC Interfache Adapter

USB-Adapter Kabel

Senderriemen

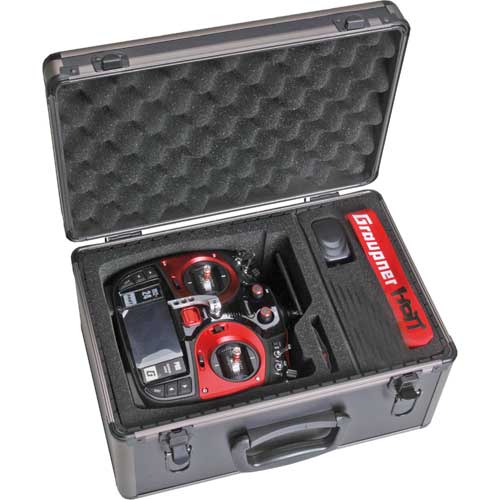

Alukoffer

Kurzanleitung (vollständiges Handbuch zum kostenlosen Download auf www.graupner.de)

Die mz-24 ist die Fernsteuerung des Jahres 2015*. Graupner hat sich auf diesen Erfolg nicht ausgeruht und entwickelte den verbesserten mz-24 PRO Sender von Profis für Profis. Dieses Paket umfasst den mz-24 PRO Sender, eine micro-SD Karte, Senderakku, Ladegerät und viele Zubehör-Kabel.

Deutsch, Englisch und Französisch sind auf der beiliegenden micro SD-Karte vorhanden und können einfach auf dem Sender installiert werden.

Die bewährte Graupner HoTT 2,4 GHz Technologie steht für Funktionalität, Sicherheit, hohe Reichweite sowie schnelle Reaktionszeiten. Die MZ-24 PRO ist der perfekte Handsender für annähernd alle Modelle ' vom Multicopter, über Helikopter, Elektro- und Verbrenner - Flugzeuge, bis hin zum 3D Stunt Flieger und Segelflugmodell. Die MZ-24 mit ihren 12 Kanälen, frei einstellbaren Schaltern und Tasten sowie den 30 Modellspeichern, 6 Flugphasen und 8 Mischern lässt Sie Ihr Modell jederzeit bestens kontrollieren.

Die MZ-24 PRO verfügt über ein 3,5 Zoll großes Farbdisplay, das Ihnen in Echtzeit alle relevanten Telemetriedaten anzeigen kann. Über das große TFT Farb-Touch-Display programmieren und optimieren Sie bis zu 30 Modellspeicher, 6 Flugphasen sowie 5 Linear- und 3 Kurvenmischer - direkt über den Sender, ohne zusätzliche Hardware.

Die intelligente Sprachausgabe meldet Telemetriedaten, Alarme und Vario-Signale. Die Warnungen können eingestellt werden. Die mz-24 PRO verfügt über eine Reichweiten Testfunktion und warnt rechtzeitig vor Verbindungsproblemen.

Die Telemetriedaten und Modelleinstellungen können auf micro-SD Karte gespeichert oder mithilfe eines USB-Kabels übertragen werden. Werten Sie Ihren Flug aus und optimieren Sie Ihre Einstellungen. Sollten Ihnen 30 interne Modellspeicher nicht reichen, so können auf der micro-SD Karte weitere Modelle gespeichert werden.

Die Graupner MZ-24 PRO HoTT ist bestens geeignet für Helikopter, Flug- (Normal- oder Deltaflügel) sowie Segelflugmodell.

Software- und Firmware Updates können einfach über das beiliegende USB-Kabel durchgeführt werden. Die aktuellsten Downloads finden Sie unter »Service/Updates«.

In unserem Onlineshop erhalten Sie alle Graupner Fernsteuerungen sowie alles rund um die Themen Modellsport und Modellbau. Über unseren Shop können Sie ebenfalls alle Zubehör- und Ersatzteile für die mz-24 PRO online bestellen.

Produktmerkmale

Neu:

Kugelgelagerte Aluminium Knüppelaggregate (insgesamt 8 Kugellager)

Rote Applikationen auf der Senderoberseite

5000 mAh Lithium Senderakku

Neuerungen/Veränderungen der Software der MZ-24 PRO gegenüber der mz-24:

neues Menü für Kanalsequenzer

zusätzliche Modelltypen für Auto, Boot und Copter

neues Menü für logische Schalter

neues Menü für Ankündigungen, Flugphasen Namen werden beim Umschalten angesagt, auf beliebige Schalter können Ansagen gelegt werden, FW ein/ausgefahren Klappen ein/ausgefahren, Lehrer, Schüler usw.

bis zu 10 Benutzersprachfiles können in den Sender eingespielt und zugewiesen werden.

das HF Icon des Startbildschirm ist jetzt bedienbar, HF kann über eine Sicherheitsabfrage aus und angeschaltet werden.

die Verriegelung des Display ist über das Icon möglich

beide Uhren sind vom Nutzer frei konfigurierbar, Rückstellfunktion über Schalter/Taster oder durch kurzes Antippen des Zahlenfeld, tippt man das Zahlenfeld länger an, kommt manins Uhrenmenü

Start der Datenaufzeichnung über Uhr 1, über einen neuen Button im Menü SEND.SET kann man eine automatische Aufzeichnung setzen, diese beginnt dann, wenn das Modell eingeschaltet wird.

die Motor-Stopp-Funktion ist auch für Helis nutzbar, der Motor kann in jeder beliebigen Gasstellung abgeschaltet werden

die Warnung der Motor-Stopp-Funktion ist jetzt umschaltbar, es wird jetzt auch gewarnt, wenn die M-S-F nicht aktiviert ist.

über einen 3-Stufenschalter können 3 verschiedene EXPO/DR Werte geschaltet werden

alle Warnungen sind jetzt Modellspeicher bezogen nutzbar, also unterschiedliche Warnungen für jeden Modellspeicher.

die Abschaltung der Trimmung für gemischte Kanäle im Menü freie Mischer ist möglich

eine Reduktion der QR-Differenzierung ist möglich

SnapRoll für Segler und Flächenmodelle

das Menü Geb.Set wurde dem Menü Gebereinstellungen der MC/MX Anlagen angeglichen, Einstellungen für OffSet und +Weg- werden nicht mehr über das Menü DR/EXPO gemacht.

Auto Trimm Funktion zugefügt

Weitere Funktionen:

Eingebauter Frontlautsprecher für Sprach- und Musikausgaben

HoTT bi-direktionale 2.4GHz Technologie mit 75 Sprungfrequenzen

12 Kanäle

3,5' TFT Farbtouchdisplay

Intelligente Sprachausgabe über Lautsprecher oder Kopfhörer

Echtzeitdatenübertragung mit optionalen Sensoren (Vario, GPS, Treibstoff, Temperatur, Spannung, Strom, Drehzahl und vieles mehr)

Lehrer/Schülersystem drahtlos oder mit Kabel

Bindung mehrerer Empfänger möglich

micro-SD Kartenslot

30 Modellspeicher

Modellkopierfunktion

Updatefähig über USB

Zahlreiche Servoeinstellungen (Weg, Begrenzung, Umkehr, Mittelstellung)

DualRate und Expo, für jede Flugphase getrennt einstellbar

6 Flugphasen

Helikoptertyp: 1 Servo, 2 Servo 180°, 3 Servo 120° (2 Nick oder 2 Roll), 3 Servo 140°, 4 Servo 90°

Pitchkurven (7 Punkte) für jede Flugphase getrennt einstellbar

Gaskurven (7 Punkte) für jede Flugphase getrennt einstellbar

Phasentrimmungen für Pitch und Gas

Taumelscheibenlimiterfunktion

Taumelscheibenmischfunktion

5 Linearmischer

3 Kurvenmischer

Zahlreiche Flugmodelltypen von 1QR bis 8-Klappenflächen (1QR, 1QR1WK, 2QR, 2QR1WK, 2QR2WK, 2QR4WK, 4QR2WK, 4QR4WK)

Höhenruder: 1 HR, 2HR, V-Leitwerk

Snaprollfunktion

Querruderdifferenzierung, für jede Flugphase getrennt einstellbar

Butterflyfunktion

NEU: Sicherheit:

FHSS, Frequenzhopping über bis zu 75 Kanäle

Maximale Störunempfindlichkeit durch optimiertes Frequenzhopping, breiter Kanalspreizung und Antennendiversifikation

Intelligente Datenübertragung mit Korrekturfunktion

Extrem hohe Reichweite

Reichweite Test- und Warnfunktion

Unterspannungswarnung

Key-Lock-Funktion gegen unbeabsichtigtes Verstellen von Menüs

Präzision:

Kürzere Reaktionszeiten einstellbar (10ms Periodenzeit)

Keine zusätzlichen Verzögerungen durch Modulprozessoren. Das gesamte Hoppingmanagement wird direkt vom 32-Bit Hauptprozessor durchgeführt.

Synchroner Servolauf durch gleichzeitige Ansteuerung der Servoausgänge in 4er Blöcken möglich

Pilotenfeeling:

Weitgehend verzögerungsfreie Steuerreaktionen durch direct processing

Telemetrieauswertung in Echtzeit

Drahtlose Lehrer-/Schülerfunktion

Weitere Merkmale:

Einfaches und extrem schnelles Binding

Freie Kanalzuordnung (Channel Mapping), Sender- und Empfängermischfunktionen sowie sämtliche Servoeinstellungen einfach programmierbar

Binden von beliebig vielen Empfängern zur Kanalerweiterung (max. 16 Kanäle). Der zuletzt gebundene Empfänger sendet die Telemetriedaten.
