Jeti Central Box CB320 + 2x Rsat2 + RC Switch

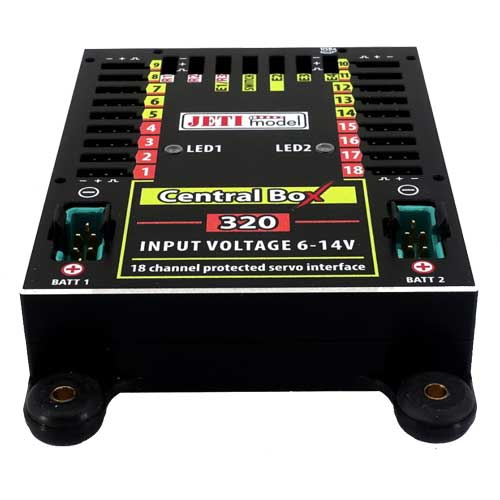

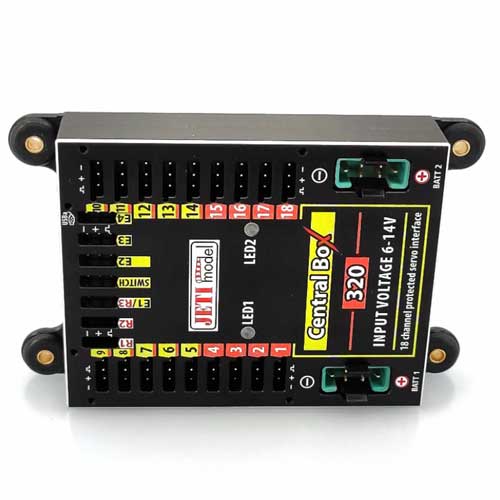

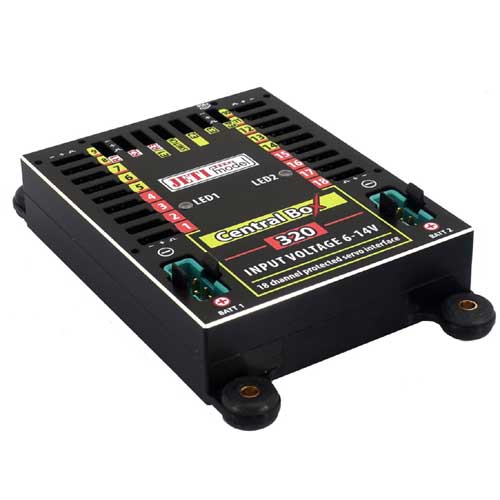

JETI Duplex 2.4EX Central Box 320

Lieferumfang

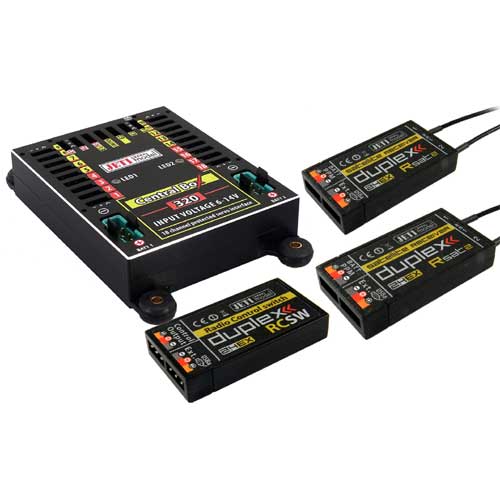

1 JETI Duplex 2.4EX Central Box 320, 1 RC-Switch, 2 JETI Duplex 2.4EX RSat2-Empfänger und 3 Patchkabel.

Produktbeschreibung und Features

Die Central Box 320 wurde für ein umfassendes Management mehrerer Servos und zwei Empfängerakkus für ein Modell mit hohen Sicherheitsansprüchen entworfen. Die Central Box 320 hat einen Überlastschutz an jedem Servoausgang, 8 Kanäle für Hochleistungs-Servos bis 60Kg/cm und 10 Kanäle für Standard-Servos bis 30Kg/cm. Speziell für den Einsatz auch leistungsstarker und stromhungriger Servos wurde bei der Central Box 320 ein Aluminiumgehäuse für bessere Kühlung verwendet. Die Central Box 320 bietet echte Akku-Redundanz, DITEX-Servotelemetrie, JETI EX-Telemetrie und bis zu drei Empfängereingänge (2x 2,4GHz und 1x 900MHz) für vollständige Strom- und HF-Signalredundanz.

Konfiguration über JETI Duplex DS/DC-Sender

Mit JETI Duplex DC/DS-Sendern kann das gesamte Potenzial der Central Box 320 voll genutzt werden. Über die Geräteübersicht des JETI Duplex DS/DC-Senders kann sehr einfach die gesamte Konfiguration der Servoausgänge, DITEX Servo- sowie JETI EX-Telemetrie, Funktionszuweisung usw. vorgenommen werden.

Kompatibilität mit Futaba S.Bus

Die Central Box 320 kann auch mit zwei S.Bus-Empfängern (z. B. Futaba R7003SB) verwendet werden. Einstellungen und das Auslesen der Telemetriewerte müssen allerdings über eine separat erhältliche JETIBOX vorgenommen werden.

Ein- und Ausschaltvorgang

Der Ein- und Ausschaltvorgang der Central Box 320 wird mit dem mitgeliefertem magnetischen Schaltgeber vorgenommen.

Empfohlene Empfänger

Als Empfänger können z. B. 2 RSat2- oder auch REX3-Empfänger genutzt werden. Optional ist der Einsatz eines REX Assist-Empfängers zusammen mit einem RSat2-Empfänger möglich, so erhält man eine Central Box mit Gyrostabilisierung.

Eigenschaften

Einstellbares leistungsstarkes BEC zur Spannungsstabilisierung(Anschluss von Standard- oder HV-Servos)

DITEX Servo-Telemetrie-Unterstützung

Möglichkeit zum Anschluss von bis zu 3 Empfängern mit serieller Kommunikation

eingebaute Expander-Funktion mit der Möglichkeit des unabhängigen Anschlusses von bis zu vier JETI EX Sensoren

Eingang für Magnetschalter oder RC-Schalter

Stromversorgungsbatterien über MPX-Stecker angeschlossen

100Hz-Modus der Servoausgänge (10ms Periode)

EX-Telemetrieunterstützung (Messung von Spannung, Strom, Kapazität, Temperatur usw.)

Einfache Einstellungsänderungen über DC/DS-Sender („Device Explorer“)

Robuste Metallkonstruktion mit Befestigungslöchern

Vergleichstabelle Central Box 310/320

Feature Central Box 310 Central Box 320

Servosteckplätze 18 18

Abgesicherte Servosteckplätze (für Servos mit max. 30kg/cm) --- 10

Abgesicherte Servosteckplätze (für Servos mit max. 60kg/cm) --- 8

Empfängersteckplätze bis zu 3 bis zu 3

Satellitenunterstützung Ja Ja

Telemetrie                 Ja Ja

DITEX Servotelemetrie Ja Ja

Akkueingänge              2 2

Stromversorgung [V] 4,0 bis 14,0 4,0 bis 14,0

Spannungsregler 5,0 bis 8,4 5,0 bis 8,4

Dauerstrom [A] 20 20

Spitzenstrom (ca. 2 Sekunden) [A] 80 80

Leerlaufstrom [µA] 180 180

Betriebstemperatur [°C] -20 bis 75 -20 bis 75

Abmessungen [mm] 66 x 107 x 21 66 x 107 x 21

Gewicht [g] 135 135
