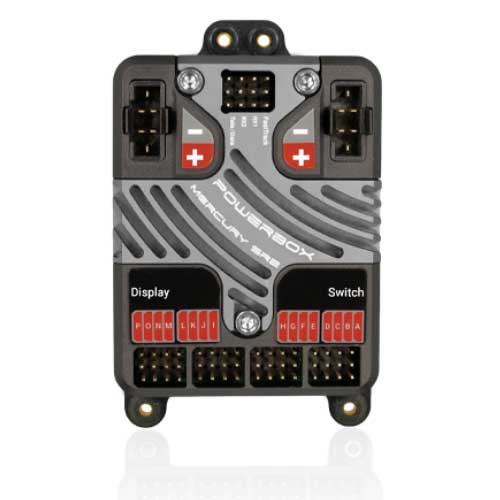

PowerBox Mercury SR2

Alle Features, die sonst nur in den größeren Stromversorgungen eingebaut sind, finden sich in der kompakten PowerBox Mercury SR2 wieder: iGyro, Servomatching, freie Kanalzuordnung und sogar ein Door-Sequenzer machen das System komplett!

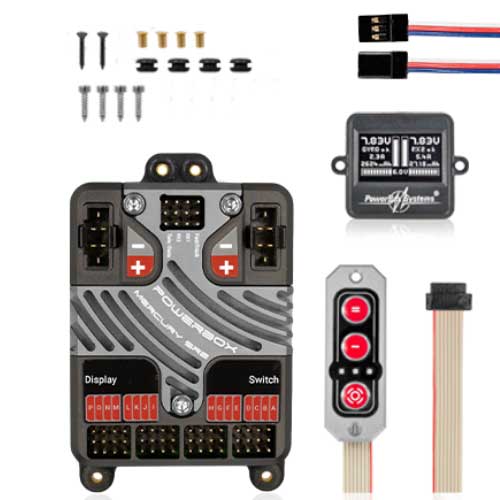

Lieferumfang

PowerBox Mercury SR2

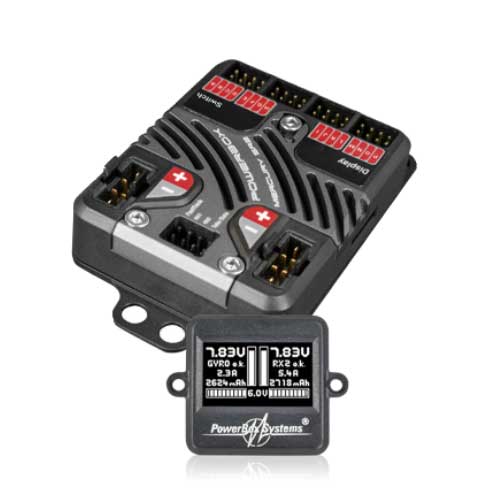

OLED Display

SensorSwitch NG

2 Patchkabel

4 Gummitüllen und Messinghülsen

8 Befestigungsschrauben

Bedienungsanleitung in Deutsch und Englisch

Features

16 Ausgänge

leistungsstarke Akkuweiche mit hoher Dauerbelastbarkeit

sonnenlichtlesbares OLED Display

zweisprachige Menüführung

konsequent doppelte Auslegung der Leistungselektronik

redundanter elektronischer Schalter

Servomatching für alle 16 Ausgänge

Automatching Funktion

Doorsequenzer mit Einstellassistent

neueste iGyro Technik integriert, mit dem iGyroSAT als Gyrosensor

9 unabhängige Kreiselausgänge für: 3x Querruder, 3x Höhenruder, 3x Seitenruder

zwei wählbare Ausgangsspannungen: 6.0V oder 7.8V

optional mit GPS III für geschwindigkeitsabhängige Gyrokompensation

Telemetrie data für PowerBox P²BUS, Futaba S.BUS2, Jeti Ex-BUS, Spektrum SRXL2, Multiplex M-Link, JR X-BUS und Graupner HoTT

Übertragung von Akku-, Empfänger- und GPS Daten

nahezu vollständige Bedienbarkeit vom Sender für PowerBox und Jeti

einstellbare Servo-Framerate: 12ms, 14ms, 16ms, 18ms

Unterdrückung von Servo-Rückströmen

Technische Daten

Betriebsspannung 4,0V - 9,0V

Stromversorgung 2S LiPo, 2S LiIon, 2S LiFePo, 5S NiCd/NiMH

Stromaufnahme Betrieb 100mA

Stromaufnahme Standby 30µA

Strombelastbarkeit 2 x 20A (<30s)

Dropout Spannung 0,3V

Ausgangsspannung 6.0V, 7.8V

Signal Eingang seriell

Unterstützte Fernsteuersysteme PowerBox, Futaba, Jeti, Spektrum, M-Link and Hott

Empfänger Redundanz SRS

Kanäle 26

Servoausgänge, gesamt 16

Servoausgänge, programmierbar 16

Auflösung Servoimpulse 0,25µs

Impulswiederholrate 12ms, 14ms, 16ms, 18ms

Kreisel Sensor Typ extern iGyro SAT

Anzahl d. Sensorachsen 9

Display OLED 128x64 Pixel

Doorsequencer, integriert ja

Unterstützte Telemetriesysteme P²BUS, S.BUS2, EX-Tele, SRXL2, M-Link, Hott, X.BUS

Abmessungen 89 x 54 x 19 mm

Gewicht 75g

Gewicht Sensor Schalter 15g

Gewicht LC-Display 34g

Temperaturbereich -30°C bis +105°C

Die PowerBox Mercury SR2 ist die erste Wahl, wenn eine kleine, leistungsfähige Stromversorgung mit maximaler Funktionalität benötigt wird. Alle Features, die sonst nur in den größeren Stromversorgungen eingebaut sind, finden sich in der kompakten PowerBox Mercury SR2 wieder: iGyro, Servomatching, freie Kanalzuordnung und sogar ein Door-Sequenzer machen das System komplett!

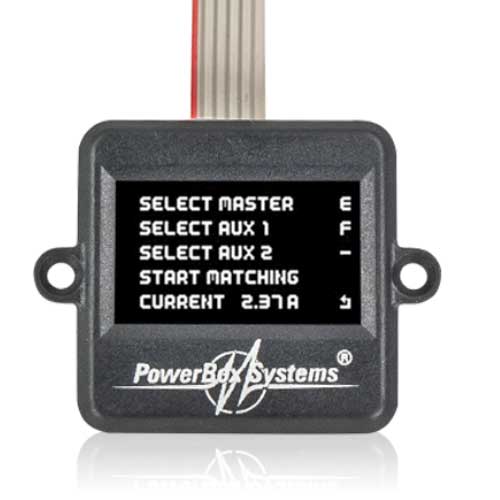

Die PowerBox Mercury SR2 bietet 16 frei zuordenbare Ausgänge, die alle einzeln per Servomatching in 5 Punkten justiert werden können. Für Modelle mit größeren Ruderflächen, bei denen 2 Servos auf das gleiche Ruder wirken, kann die einzigartige Automatchfunktion die beiden Servos in wenigen Sekunden präzise aufeinander abgleichen.

Die eingebaute iGyro Software benötigt einen iGyroSAT als Sensoreinheit - damit können je 3 Quer-, 3 Höhen- und 3 Seitenruderfunktionen individuell angesteuert und eingestellt werden. Der Setup-Assistent vereinfacht die Einrichtung des Gyrosystems und reduziert den Aufwand auf wenige Minuten. Der Assistent sammelt bei der ersten Einrichtung Informationen über Flügel, Leitwerkform und eine eventuell vorhandene Vektorsteuerung. Eine komplexe Modellmatrix errechnet dann im Hintergrund, welches Servo an welchen Ausgang angeschlossen wird, und verknüpft die entsprechende Gyrofunktion. Eine ganze Reihe an Experteneinstellungen bieten zusätzlich alle Freiheiten um das Gyrosystem an die jeweiligen Bedürfnisse anzupassen.

Zusätzlich kann der GPSIII oder das PBS-TAV (True-Airspeed-Vario) auf den FastTrack-Eingang mit angeschlossen werden. Damit wird die Gyro-Empfindlichkeit an die Fluggeschwindigkeit angepasst. Alle GPS oder TAV Informationen stehen obendrein auch für die Telemetrie im Sender zur Verfügung!

Die Ausgangsspannung der PowerBox Mercury SR2 ist geregelt und kann auf 6.0V oder 7.8V eingestellt werden. Die Leistung der beiden Spannungsregler ist durch den gefrästen Alukühlkörper auf der Ober- und Unterseite großzügig ausgelegt und wird mit stromhungrigen Servos in 3D-Maschinen leicht fertig.

Der eingebaute Door-Sequenzer kann ein Fahrwerk und bis zu drei Türen ansteuern. Mit Hilfe des Einstellassistenten werden in wenigen Minuten die Endpunkte der Türen eingelernt. Drei vordefinierte Modes decken die allermeisten Fahrwerksabläufe ab. Im Nachhinein kann man die Zeiten der Ablaufsteuerung beliebig manuell anpassen.

Für PowerBox- und Jeti-Piloten ist die PowerBox Mercury SR2 nahezu vollständig* vom Sender aus bedien- und einstellbar! Telemetrie für Akku- und Empfängerdaten ist für alle unterstützten Systeme in vollem Umfang ausgebaut.

*außer Sequenzer und Setup-Assistent
