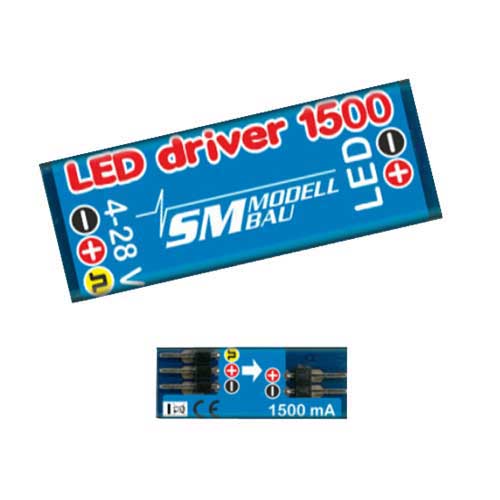

SM LED Stromregler 1500 mA

Der LED Stromregler ist ein Schaltregler speziell für die Konstantstromversorgung von LEDs. Der bisher verwendete Vorwiderstand mit all seinen Nachteilen wird durch diese Elektronik ersetzt. Zur Erweiterung der Möglichkeiten hat der LED Stromregler auch einen Steuereingang und kann von entsprechenden Empfängern mit Digitalausgang oder Schaltbausteinen direkt angesteuert werden. In vielen Fällen ist damit keine weitere Elektronik für die Beleuchtung nötig.

Kategorie: LED Stromregler

Stromstärke

300 mA

500 mA

750 mA

1000 mA

1500 mA

LEDs haben eine Kennlinie (das Verhalten von Strom zu Spannung), die eine einfache Versorgung mit der in unseren Modellen vorhandenen Spannung erschwert. Eine Versorgung mit einer konstanten Spannung ist nicht möglich, weil kleinste Änderungen in der Spannung oder auch in der Temperatur der LED große Auswirkungen auf den fließenden Strom haben.

Die Stromversorgung von LEDs zur Beleuchtung eines Modells beinhaltet daher meist einen Vorwiderstand vor der LED. Dieser ist nötig, um den Strom der LED zu begrenzen und Auswirkungen von Spannungsänderungen zu minimieren. Dennoch ergibt sich daraus noch kein konstanter Strom, eine sinkende Spannung (Akku wird leer) verringert auch den Strom und damit die Helligkeit. Der Vorwiderstand verbraucht zudem Energie und wird dementsprechend heiß.

Der LED Stromregler löst diese Probleme. Es handelt sich um einen Schaltregler speziell für die Konstantstromversorgung von LEDs. Der bisher verwendete Vorwiderstand mit all seinen Nachteilen wird durch diese Elektronik ersetzt. Der LED Stromregler stellt den konstanten Ausgangsstrom unabhängig von der Eingangsspannung mit einem sehr hohen Wirkungsgrad bereit.

Das bedeutet:

deutlich weniger Verluste

kaum Erwärmung (keine Kühlung der Elektronik nötig)

kleinerer Akku möglich für gleiche Laufzeit

konstante Helligkeit unabhängig von der Akkuspannung

sehr einfache Dimensionierung, auch bei Änderung der Versorgungsspannung muss nichts angepasst werden

Der LED Stromregler ist in fünf verschiedenen Stromstärken erhältlich und wird passend zu den eingesetzten LEDs ausgewählt. Die Stromstärke sollte dabei der Nennstromstärke der LEDs entsprechen. Bei Dauerbetrieb ist natürlich die Kühlung der LEDs entscheidend, im Zweifel sollte eine niedrigere Stromstärke gewählt werden.

Zur Erweiterung der Möglichkeiten hat der LED Stromregler auch einen Steuereingang und kann von entsprechenden Empfängern mit Digitalausgang oder Schaltbausteinen direkt angesteuert werden. In vielen Fällen ist damit keine weitere Elektronik für die Beleuchtung nötig.

Ein digitales Signal von 3 V bis 28 V schaltet dabei den LED Stromregler ein. Denkbar ist hier nicht nur die Steuerung durch den Empfänger oder einen Beleuchtungsbaustein, sondern auch jedes andere Signal wie im einfachsten Fall ein Schalter.

Technische Daten:

Eingangsspannung: 4 V bis 28 V → 1 S bis 6 S LiPo4 V bis 28 V → 1 S bis 6 S LiPo

Ausgangsstrom geregelt:

300 mA / 500 mA / 750 mA / 1000 mA / 1500 mA in der jeweiligen Ausführung

minimale Spannungsdifferenz:

ca. 0,6V bei 1000 mA, die Eingangsspannung muss also nur 0,6 V höher sein, als die LED Spannung am Ausgang

Steuereingang:

Der Ausgang kann mit einen digitalen Signal ein- und ausgeschaltet werden, es ist kein weiterer Schalter nötig.

Die zulässige Schaltspannung liegt zwischen 3 V und 28 V.

Wenn die Schaltfunktion nicht benötigt wird, wird der Schalteingang direkt mit dem positiven Spannungseingang verbunden.

integrierter Schutz:

Unterbrechung am Ausgang

Kurzschluss am Ausgang

Überstrom des gesamten Moduls (2 A Polyfuse Sicherung eingebaut)

Ruhestromverbrauch ausgeschaltet:

ca. 2 µA

Abmessungen:32 x 12 x 5 mm

Masse:< 2 g

Lieferumfang:

LED Stromregler der gewählten Stromstärke einzeln ohne Anleitung
