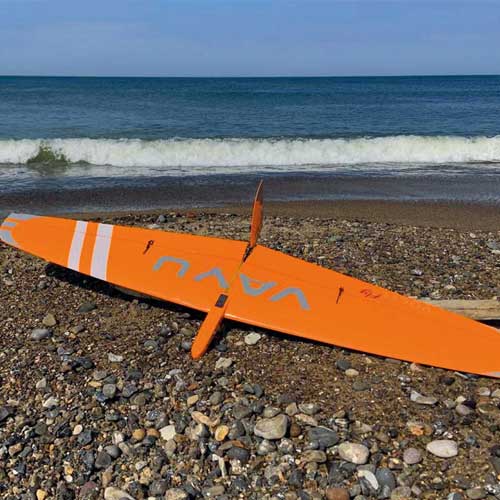

BK Robbe Nurflügler VAYU Kit Nurflügel 1300 mm

Beschreibung "Robbe Modellsport VAYU Nurflügel Modell Holzbausatz in innovativer Sperrholzbauweise"

Beim VAYU handelt es sich um einen Brett-Nurflügel mit großem Einsatzspektrum. Der VAYU wird als Bausatz geliefert. Die gelaserten Holzteile werden mit nur wenigen Handgriffen im Steckkastenprinzip zusammengefügt und verklebt. Bitte lesen Sie diese Anleitung genau durch, auch wenn Sie schon viele RC-Modelle gebaut haben. Wir haben uns viele Gedanken zu Detaillösungen gemacht, um den Bauaufwand möglichst einfach und gering zu halten, ohne dabei die Funktionalität zu vernachlässigen. Der Bausatz wird mit moderner CNC-Technologie hergestellt. So haben Sie die Gewissheit, beim Bau des VAYU keine bösen Überraschungen wegen nicht passender Bauteile zu erleben. Wir wünschen Ihnen jetzt viel Spaß beim Aufbau Ihres neuen VAYU und insbesondere danach beim Fliegen!

Der Aufbau des VAYU ist dank CNC-gelaserten und somit passgenauen Bauteilen schnell und problemlos zu erledigen. Anhand dieser Bauanleitung kann der VAYU auch ohne Bauplan problemlos aufgebaut werden, der Bau geht zügig von der Hand und kann auch für ungeübte Modellbauer an wenigen Abenden realisiert werden. Nehmen Sie sich etwas Zeit, diese Bauanleitung gründlich zu studieren, bevor Sie mit dem Zusammenbau beginnen. Der Aufbau erfolgt auf einer Schablone aus Pappelsperrholz im Steckkastenprinzip. Die Konstruktion ermöglicht einen Aufbau der Tragfläche inklusive der Unter- und Oberbeplankung sowie der Endleisten in einem Zug. Ein Tragflächenverzug wird somit nahezu ausgeschlossen! Der VAYU hat transportfreundliche Abmessungen, eine Quick Connect Flächensicherung mit Easy Power ON/OFF Funktion, einem integrierter Flitschenhacken und einer Ballastierungsmöglichkeit (optionale Ballastbox # 26950002).

Empfohlene RC-Ausrüstung:

Sender mit programmierbarem Delta-Mischer und Dual-Rate

Micro Empfänger mit normaler Reichweite, maximale Größe der Stirnfläche 25 x 9 mm

Sub-Micro Servos, 9mm Dicke, ROBBE FS 166 HV # 9123

Empfänger Akku, 2S Lipo 1000mah „SLIM“ 20x12x105mm # 9788328

Benötigte Werkzeuge:

Baubrett, z.B. Tischlerplatte 30 x 80 cm, abgeklebt mit Paketklebeband

Scharfes Cutter-Messer

Schleifpapier Körnung 100 und 240

Schleiflatte, z.B. Alu-Winkelprofil 50 x 30 mm

Sekundenkleber „Speed“ (dünnflüssig und mittelviskos) # 5062 / 5063

Aktivatorspray # 5017

Kleberständer # 50610

Weißleim

Epoxid-Kleber, z.B. UHU Endfest Plus

Zwingen, Gewichte zum Beschweren

Kreppklebeband

Lötkolben, Lötzinn

Heißluftfön (oder ähnliches für den Schrumpfschlauch)

Schlüsselfeilen (flach, vierkant 3mm)

Zange

Rechter Winkel

Torx 6, Torx 10

Ruderausschlag-Lehre # 50611

Benötigte Materialien:

Folie zum Bespannen, ca. 140 cm

Bleigranulat vernickelt, Kugeldurchmesser 1 mm bis 3 mm, ca. 100 g*

Walzblei, ca. 100 g *

(* nicht erforderlich bei Verwendung des unten angeführten Zubehörs)

Zubehör:

26950002 Ballastbox zu VAYU inklusive Ballastgewichte

26950001 Trimmgewicht gegossen für VAYU (für Rumpfnase)

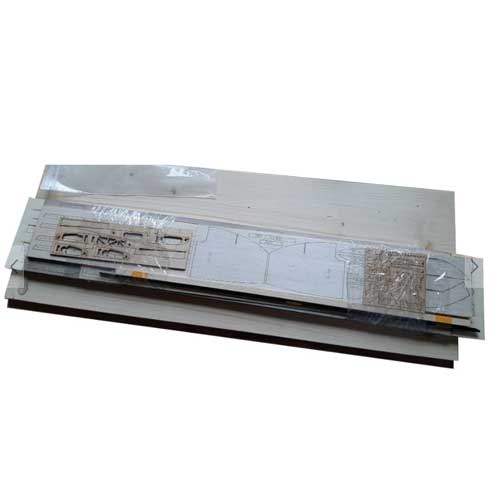

Lieferumfang

Bausatz, sämtliche zum Bau erforderlichen CNC Holzteile aus präzise gelasertem Balsa-, Pappel-, oder Sperrholz

Schablone aus Pappelsperrholz

Quick Connect Flächensicherung mit Easy Power ON/OFF Funktion

integrierter Flitschenhacken

Kleinmaterial für Ruderanlenkungen

GFK Ruderhörner

CFK Flächensteckung

umfangreiche bebilderte Anleitung in Deutsch, Englisch, Französisch

Technische Daten

Spannweite (mm): 1300

Fluggewicht ca. (g): 700

Steuerung: H,Q

Hersteller: Robbe Modellsport

Rumpf: Holz

Flächen: Holz/Rippenbauweise

Ausführung: KIT - BAUSATZ

empf.Akku: 2S/1000mAh LiXX

Profil: 7,5 %

Flugerfahrung: Fortgeschritten

Bauerfahrung: Fortgeschritten

Antriebsart: ohne
