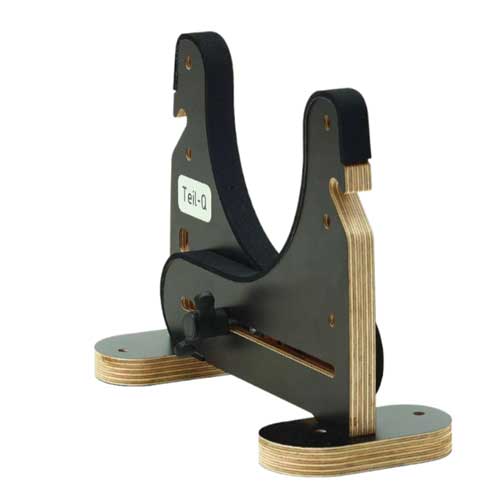

Q-Fix curved S Teil-Q Black Edition

Der Q Fix ist ein Modellhalter, der auf der Werkbank platziert oder an einem Aluprofil befestigt werden kann und ein Flugmodell sicher in Position hält. Er ist in verschiedenen Größen und in den Varianten straight (gerade) und curved (mit Auflageradius) erhältlich.

Über die drehbaren Füße kann er optimal auf der Werkbank platziert werden und über die Befestigungslöcher fixiert werden. Die Füße sind über eine Schraube demontierbar. Mit den Befestigungselementen kann der Q-Fix Modellständer auch an Aluminiumprofilen befestigt werden.

Über die Aussparungen an den Seitenteilen können Gummiseile eingehängt werden, um den Rumpf zusätzlich zu fixieren. Eine weitere Möglichkeit besteht in der Erweiterung mit dem Teil-Q BeltFix. Mit diesem kann das Modell sicher abgelegt und fixiert werden.

Der Modellständer ist erweiterbar mit einem zusätzlichen Trenner, einer Höhenverstellung und einem Adapter mit dessen Hilfe der Q-Fix an bestehende Teil-Q Modellständer befestigt werden kann.

Über einen Teleskopmechanismus wird ein maximaler Verstellbereich ab 1 mm ermöglicht.

Die Holzteile sind CNC gefräst aus hochwertigen und stabilen 15 mm Birkenmultiplex und zusätzlich mit einer 220 g/m² dicken Phenolharzbeschichtung versehen, die den Modellständer besonders widerstandsfähig macht

Die Holzteile werden mit 3 mm selbstklebenden festem Gummi an den Auflagestellen beklebt, damit das Modell sicher gehalten und nicht beschädigt wird.

Technische Daten

– Maße maximal ca. 10 x 31 x 18 cm ohne Ohren (LxBxH)

– Klemmbreite 1 – 200 mm

– Auflagehöhe 67 mm

– Radius der Auflage 80 mm

Lieferumfang

CNC gefräste Teile (ungeschliffen und zusammenhängend)

Gummiauflage

2 x Flügelschraube

2 x Gewindeeinsätze mit Innensechskant zur einfachen Montage

2 x Teil-Q Schild

2 x M6 x 25 Flanschkopfschraube

2 x M6 Hammermutter

1 x illustrierte Bauanleitung
