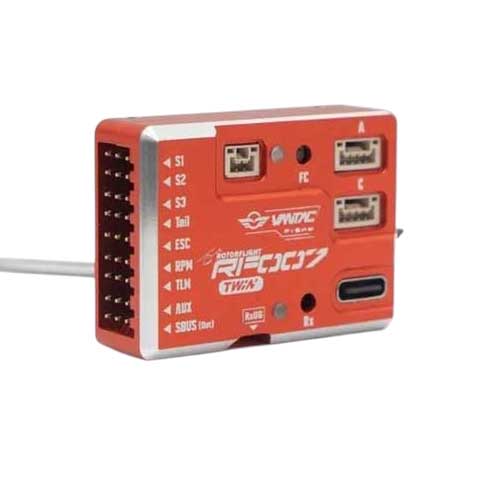

FrSky Rotorflight Vantac RF007 Twin FBL Helicopter Flight Controller

Der FrSky VANTAC RF007 ist ein hochmoderner Flybarless (FBL) Hubschrauber-Flugregler, der die neueste 2.x Flugsteuerungstechnologie von Rotorflight nutzt. Mit seinem eingebauten FrSky-Empfänger mit ACCESS-, TW- oder TD-Protokoll bietet der RF007 eine umfassende Palette von Funktionen und gleichzeitig eine intuitive Konfiguration, nahtlose Anpassungen und Echtzeit-Abstimmung über die ETHOS- Schnittstelle. Besonderer Dank gebührt dem technischen Team von Rotorflight und den freiwilligen Helfern für ihre Unterstützung und die umfangreichen Flugtests, die dieses Produkt möglich gemacht haben.

Rotorflight-Technologie und umfassende Möglichkeiten

Das Herzstück des RF007 ist ein STM32F722 MCU-Prozessor, der von einem 3-Achsen- Kreisel, einem 3-Achsen-Beschleunigungsmesser und einem Barometer-Sensor unterstützt wird. Zusammen sorgen diese Komponenten für die nötige Präzision und Stabilität, damit sich die Piloten auf ihre Modelle verlassen können. Darüber hinaus unterstützt der Flugcontroller die Flugdatenaufzeichnung mit einer großen 128-MB-Blackbox, so dass der Anwender eine Vielzahl von Daten zur Verfügung hat, um das Modell zu optimieren und Fehler zu beheben.

Interner FrSky-Empfänger und die Unterstützung von externen Empfängern

Der RF007 verfügt über einen eingebauten FrSky-Empfänger, der sich direkt mit FrSky-Sendern verbinden kann, wodurch ein externer Empfänger überflüssig wird. Die RF007 Archer+ Version verfügt über einen eingebauten 2,4GHz Archer Plus RS Empfänger, der im ACCESS oder ACCST V2 Modus arbeitet, während der RF007 TWIN einen eingebauten dualen 2,4GHz TW R6 Empfänger besitzt, der im TW Modus arbeitet, während das RF007 TANDEM dank seines integrierten Dualband-Empfängers mit 2,4 GHz und 900 MHz eine noch größere Reichweite bietet. Der interne Empfänger verfügt über eine UART-Schnittstelle mit FBUS-Betrieb. Für Benutzer mit anderen Voraussetzungen kann ein entsprechender Empfänger auch über den Hauptanschluss oder einen der Erweiterungsports angeschlossen werden. Rotorflight unterstützt eine breite Palette von Empfängersignalprotokollen. Eine vollständige Liste der unterstützten Protokolle finden Sie im Rotorflight Configurator Tool oder unter https://rotorflight.org.

Programmierung/Tuning im freien Feld mit ETHOS Lua

Dank der Telemetrie-Konnektivität bietet Rotorflight hochgradig intuitive und integrierte Lua-basierte Konfigurationstools, die auf ETHOS-Sendern laufen. Anwender können diese Tools verwenden, um PID-Einstellungen, Servotrimmungen, Raten, Mischung/Geometrie, Filtereinstellungen und die meisten anderen Rotorflight-Einstellungen schnell und einfach direkt vom Fernsteuerungsbildschirm aus einzustellen und zu ändern. Bei unterstützten ESCs kann die Konfiguration der ESC-Einstellungen auch mit dem Konfigurationstool durchgeführt werden.

Features:

Läuft mit Rotorflight 2.x Hubschrauber-Steuerungssoftware

Eingebauter FrSky FBUS-fähiger Empfänger (AP, TW oder TD Protokoll)

Robustes CNC-Aluminiumgehäuse, funktioneller Kühlkörper für MCU

STM32F722 Mikrocontroller für hohe Leistung und Flexibilität

Präzisionsbarometer, 3-Achsen-Gyroskop und 3-Achsen-Beschleunigungsmesser

128MB Blackbox-Funktion für Tuning/Fehlersuche

9 primäre Main Header Pins für Flexibilität und Stromverteilung

Technische Daten:

Flight Controller Firmware: Rotorflight 2.x

Maße: 43.5×31.2×13.7mm

Gewicht: 25.2g

Empfänger: RF007 TWIN: Integrierter Dual 2.4G TW R6 Empfänger

Betriebsspannungsbereich: 5-16V

Betriebsstrom (nur FC): 125mA@5V

Voltage Messbereich über AIN (Externes Gerät): 0-80V

Anschluss RxUG: Zum Aktualisieren der internen RX-Firmware (falls die OTA-Aktualisierung fehlschlägt)

Hinweis: Wenn Sie diesen RxUG-Anschluss mit Strom versorgen, dürfen Sie keinen zusätzlichen Strom von anderen Anschlüssen einspeisen, um den sicheren Betrieb der angeschlossenen Geräte zu gewährleisten.

MCU: STM32F722RET6

Gyroskop (IMU): ICM-42688P

Barometer: SPL06-001

Blackbox Flash: 128MB

Servo Anschlüsse: Servo 1, Servo 2, Servo 3, Tail

ESC-Anschlüsse: ESC ( Gas), RPM (Sensor), TLM (ESC Telemetrie oder andere Funktionen)

Sonstige Anschlüsse: AUX und SBUS Ausgang/Eingang

Erweiterungen: Port A, C, und RxUG
