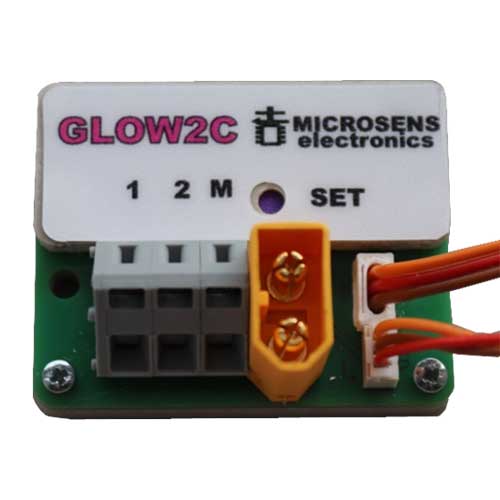

MICROSENS GLOW2C

Glühkerzenheizung für 1 – 2 Zylinder

Gefahrenhinweise

Lesen Sie zuerst diese Bedienungsanleitung sorgfältig durch, bevor Sie die Elektronik in

Betrieb nehmen. Beachten Sie auch alle Gefahrenhinweise in der Bedienungsanleitung

des Motors und des Akkus!

Allgemeines

Diese Elektronik ist für das Heizen von Glühkerzen von Modellmotoren vorgesehen.

Sie arbeitet mit allen Standard RC Empfängern. Die Glühbatterie soll ein 2S LiPo Akku

sein. Alle Kerzen werden getrennt geregelt und jede Kerze hat eine eigene Anzeige LED.

Die Helligkeit der Anzeige LED zeigt die Stromstärke dieser Kerze an.

Sie arbeitet in zwei Betriebsarten: Startmode um den Motor zu starten und danach im

Laufmode.

Startmode : Volle Glühstärke, die Kerzen leuchten orange.

Laufmode : Halber Glühstrom in Leerlaufposition oder weniger bis zur Halbgasposition.

Über Halbgas keine Glühung.

Bei Leerlauf sind die Kerzen noch dunkel, obwohl sie geheizt werden.

Erkennen einer nassen Kerze:

Es ist ein allgemeines Problem, dass Kerzen nach einer langen Leerlaufphase verölen.

Die GLOW2C erkennt eine nasse oder verölte Kerze und erhöht den Strom bis sie wieder

trocken ist.

Die Glühkerzenkabel

werden über Steck-Reihenklemmen angeschlossen. Die Kabel sollen eine isolierte

Aderendhülse haben. Der empfohlene Kupferquerschnitt ist 0,7mm². Alle Glühkerzenkabel

sollen gleich lang sein.

Das Glühkerzenkabel mit der Glühkerze verschraubt sein und nicht über einen losen

Federkontakt. Dieser Kontakt ist zu schwach und die Erkennung einer nassen Kerze wird

nicht richtig funktionieren.

Die beste Wahl ist ZUBI3 von Microsens.

Die Steck-Reihenklemmen sind mit dem beigefügtem Tool einfach zu öffnen. Die

Glühkerzenkabel sollen eine isolierte Aderendhülse haben.

Jeder Anschluss ist nur für eine Kerze und man soll auch einen Kurzschluss zwischen

zwei Kerzen oder gegen Motormasse vermeiden. Bei einem Kurzschluss wird der

entsprechende Ausgang ausgeschaltet bis zum nächsten Einschalten.

Der Masseanschluss zum Motor ist mit M gekennzeichnet und wird dort mit einer Öse auf

dem Alu-Gehäuse angeschraubt.

Der Kupferquerschnitt des Massekabels ist 0,7mm².

Glühakkuanschluss :

Verwenden Sie einen 2S-LIPO (=7,4V Nennspannung) mit mehr als 10C. Ein typischer

Kapazitätswert ist 1000 - 2000mAh. Dies reicht für einige Flüge.

Achtung : Überprüfen Sie die richtige Polarität der Steckverbindung bevor Sie zum ersten

mal den Akku anschließen. Eine falsche Polarität zerstört die Elektronik und alle

angeschlossenen Glühkerzen! Für diesen Fall gibt es keine Gewährleistung.

Der Servoanschluss

ist eine JR Type, geeignet für alle Standard-Empfänger. Die Empfängerversorgung ist

4,8V – 8,4V. Verwenden Sie keine höhere oder niedrigere Spannung.

Benötigter Strom ca. 20mA.

LED Kabel als Statusanzeige :

Wenn keine Glühung, dann Anzeige des Glühakku Status:

Dauer grün : Voll oder fast voll

Blinken grün : Mehr als zur Hälfte voll

Blinken grün/rot : Weniger als zur Häfte voll

Blinken rot : Wird bald leer sein

Unter 6V wird die Glühung abgeschaltet um den Akku vor Tiefentladung zu schützen.

Bei einer Überspannung von über 8,6V : Rot blinken, Glühung ist gesperrt.

Mit Glühung :

Schnelles Blinken rot = Startmode

Dauer Rot = Laufmode

Aktivierung Startmode : Schnelle Gasknüppelbewegung Leerlauf – Vollgas – Leerlauf

Aktivierung Laufmode : Mehr als Halbgas

Montage

Die Elektronik wird mit 2 M3-Schrauben auf einer stabilen Platte oder Wand montiert.

Die Befestigungslöcher haben einen Abstand von 38mm.

Es soll dort keine starken Vibrationen, Schmutz, Wasser, Öl oder Kraftstoff geben.

Vermeiden Sie Umgebungstemperaturen von mehr als 50°C.

Die Einstellung

– Schließen Sie alle Glühkerzen an

– Nehmen Sie eine Kerze aus einem Zylinder und verbinden Sie das Kerzengehäuse

mit der Motormasse

– Wenn Sie weniger als 2 Kerzen haben, dann können Sie eine zusätzliche Kerze frei

anschließen, statt eine aus dem Motor zu schrauben

– Alle Kerzen sollen trocken sein, denn es wird der Referenzwert für eine trockene

Kerze gemessen

– Gasknüppel auf Leerlauf, Glühakku und Servokabel angeschlossen

– Sender einschalten

– SET-Knopf drücken (spezielles Tool beiliegend), gleichzeitig Empfänger einschalten

– Status LED leuchtet 1x kurz grün

– Gasknüppel auf die Position stellen, wo die Glühung aufhören soll (typisch Halbgas

oder 2/3 Gas)

– SET-Knopf drücken, Status LED leuchtet 1x kurz grün

– Gasknüppel nun langsam in Richtung Leerlauf bewegen und die raus geschraubte

Glühkerze beobachten. Die LEDs der angeschlossenen Kerzen sollen leuchten

– Wenn diese Glühkerze hell orange leuchtet, den Gasknüppel stoppen.

– Den SET-Knopf drücken

– Der Glühstrom wird für alle Kerzen ausgeschaltet, die Prozedur ist beendet

Sie können nun den Startmode mit der schnellen Knüppelbewegung

Leerlauf-Vollgas-Leerlauf aktivieren und den Motor starten.

Wenn Sie das nächste mal den Empfänger einschalten sind alle Werte gespeichert. Die

Glühung wird erst dann aktiviert, wenn Sie den Startmode aufrufen.

Technische Daten:

Abmessungen ohne Anschlüsse [mm] : 46 x 36 x 10

Gewicht : 23g
