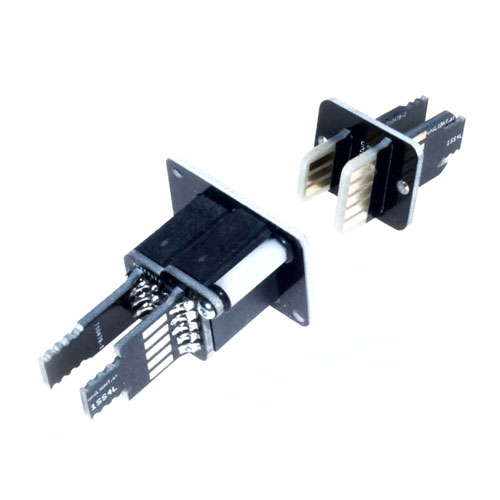

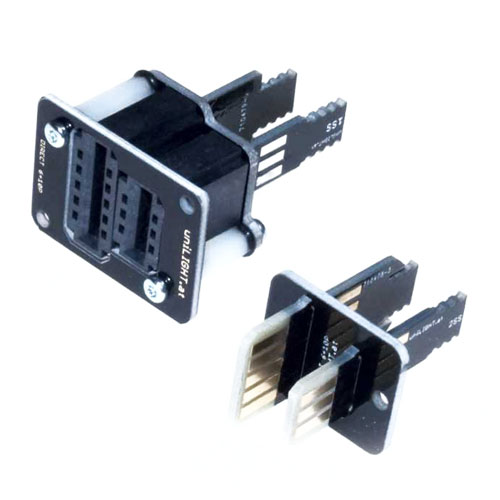

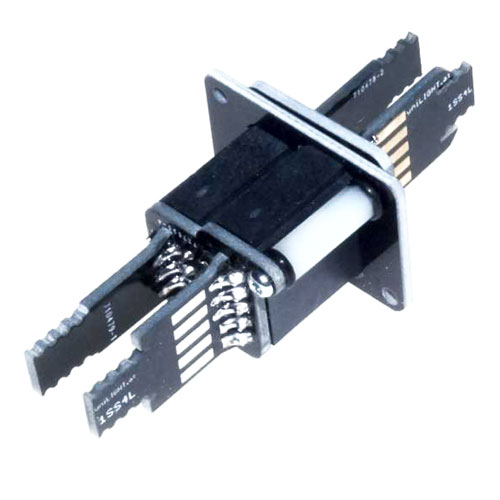

Direct-Steckverbindung RTR 6 primäre 4 sekundäre Pole

uniLIGHT.at UNICONNECT

Das neuartige Stecksystem uniCONNECT arbeitet mit massiven Messer- und hoch belastbaren Sockelleisten. Durch die neue Bauform können nun endlich auch hohe Polzahlen in einem Stecker bei geringer Baugröße realisiert werden – aktuell bis zu 22 Pins. Dazu werden über 3000 Steckzyklen bei Belastungen bis 10A möglich. Optimal für den Einsatz mit Modellbau realisiert.

Die Messerleisten bieten dazu den Vorteil, dass alle Kabel zuverlässig und einfach verlötet werden können, ohne dass ein Kunststoffträger schmelzen kann. Dazu kommen Zugentlastung, Rastung, Griff und Knickschutz. Die Kontakte der Messerleisten sind immer sichtbar, womit Beschädigungen und Verschmutzung sofort zu erkennen sind.

Der größte Vorteil des Systems besteht aber darin, dass bereits im Stecker eine doppelte Redundanz für wichtige Steuerfunktionen vorgesehen ist. Aus diesem Grund werden bei dem System nicht nur herkömmliche Pinnzahlen angegeben, sondern zwischen primäre Pins (doppelt, für Hauptfunktionen) und sekundäre Pins (einfach, für Licht, Fahrwerk, Bremse,…)  unterschieden.

Floating DIRECT & Floating HEADER   sind zwei Gruppen von Stecksystemen, die ausschließlich für die selbstständige Kontaktierung von Flügel und Rumpf entwickelt wurden. Es hängen keine Kabel und Stecker herum, die beschädigt oder verschmutzt werden können. Die Messerleiste wird beim Zusammenbau direkt mit der Buchse kontaktiert. Dies ist bei uniCONNECT zuverlässig möglich, weil die Buchsenleisten nicht starr sondern „floating“ mit dem Träger verbunden sind und sich daher bei leichten Bewegungen und Vibrationen der Flügel mit bewegen können. Natürlich ist das System nur für starr verschraubte, rechtwinkelige und sauber geführe Verbindungen geeignet. Die Stecker können keine mechanische Belastung von einer ungenauen Stecker aufnehmen!

Die beiden Gruppen DIRECT und HEADER unterscheiden sich nur beim Anschluss. DIRECT wurde primär für zuverlässige Lötverbindungen entwickelt, HEADER ist mit normalen Pins für Uni Stecker vorbereitet.

Allen Stecker werden aus mehreren hochwertigen Glasfaserelementen zusammen verschraubt und sind jederzeit demontier- und wartbar. Dazu wir jeder Stecker in zwei Versionen angeboten:

RTR   als fertig montiert und verlötete Einheit mit 2/3m Kabel direkt 1 zu 1 verbunden. Dieser wird einseitig verbaut, die Länge zum Servo definiert und mit Crimp Kontakten konfektioniert. Das restliche Kabel wird auf der anderen Seite bis zum Empfänger verlegt und dort konfektioniert. Diese fertige Einheit wird immer zu einem Stück geliefert.

DIY   als Bausatz für den Modellbauer mit allen Einzelteilen und Schrauben für den eigenen Aufbau. Dadurch preislich natürlich sehr attraktiv, geliefert immer als Paar zu 2 Stück.

RTW als vorgebauter Stecker, an den nur noch die Kabel angelötet werden müssen - der Aufbau der Platten ist schon erledigt. Geliefert werden 2xM und 2xF

Technische Daten:

6 primäre Kontakte (redundant geführt; für Hauptfunktionen wie Servos), 4 sekundäre Kontakte (einfach, für Nebenfunktionen wie Licht)

3000 Steckzyklen, 10A bei primären Kontakten, 5A bei sekundären Kontakten

Zugentlastung, Griff und Knickschutz

Primäre und sekundäre Kontakte

Redundanz bereits im Stecker

Gut zugängliche Kontakte und Lötstellen

Selbstkontaktierend in schwimmender Bauweise

Fertig montiert mit 3m Kabel (0,35mm²) oder

Als Bausatz mit allen Teilen und Schrauben

Einbauschablone enthalten

Abmessung Blende 22x30mm

Steckergewicht 15g ohne Kabel

Lieferumfang:

fertig verlötet:

Steckverbindung mit 3 redundanten Kontakten für eine primäre Servo Verbindung (Hauptfunktionen wie Querruder, Landeklappen,...)

fertig verlötet mit 2m Kabel, 1 zu 1 verbunden

Einbauschablone

1 Paar (m/f)

als Bausatz:

Bausatz für Steckverbindung mit 3 redundanten Kontakten für eine primäre Servo Verbindung (Hauptfunktionen wie Querruder, Landeklappen,...)

für den erfahrenen Modellbauer

enthält alle Teile und Schrauben für den Zusammenbau

Einbauschablone

2 Paar (m/f)
