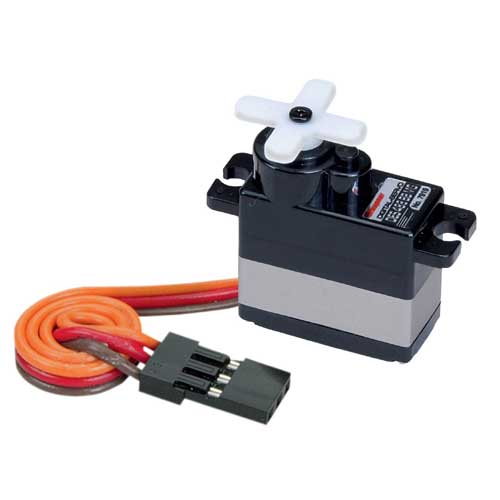

Servo Graupner DES 488 BB MG

DES-Servos (Digital-Eco-Servo)
Eine neue Produktpalette aus dem Segment der digitalen Servos. Die DES-Servos repräsentieren eine Produktlinie, die nahezu für jeden Einsatzbereich das passende Servo mit den unterschiedlichsten Spezifikationen liefert. Unterschiedliche Baugrößen, Getriebeausführungen, Stellkräfte und Stellzeiten konzipiert für den Einsteigerbis hin zum Wettbewerbspiloten. Teils komplett abgedichtete Varianten (Gehäuseschrauben, Gehäuseteile und Abtriebszahnrad) erhöhen die Betriebssicherheit der Modelle. Servos mit doppelt kugelgelagerten Präzisionsgetrieben aus Metall und Aluminium garantieren genaueste Stellvorgänge. Hochwertige Atmel-Microcontroller kommen zur Verarbeitung der Steuersignale und Positionierung der Servos zum Einsatz.

Info

Besonders geeignet für Motor- und Segelflugmodelle sowie Micro-Helikopter
Kugellager
Metallgetriebe

Technische Daten :

Betriebsspannung: 4,8...6,0 V
Leerlaufstromaufnahme: 7 mA
Stromaufnahme max. bei 4,8 V: 830 mA
Stromaufnahme max. bei 6,0 V: 925 mA
Stellmoment bei 4,8 V: 26 Ncm
Stellmoment bei 6,0 V: 31 Ncm
Haltemoment bei 4,8 V: 52 Ncm
Haltemoment bei 6,0 V: 58 Ncm
Drehbereich mit Trimmung: 2 x 45 °
Stellzeit bei 4,8 V: 0,09 Sek/40 °
Stellzeit bei 6,0 V: 0,08 Sek/40 °
Gewicht: 11,5 g
Abmessungen* L x B x H: 23,5 x 11,5 x 27 mm
* Aufgerundet auf ,5

Description

DES servos (digital eco servos)
A new series of products to complement our existing range of digital servos. These DES servos represent a product line which includes a suitable servo for every type of application, covering a vast range of specifications: different case sizes, gearbox types, torque levels and transit speeds, designed for any modeller from the beginnerto the competition pilot. The range includes some fully sealed versions (case screws, case sections and output gear) for increased operational reliability of your models. Servos with precision-made twin-ballraced gearboxes made of aluminium and other metals guarantee superbly accurate positional performance. High-quality Amtel micro-controllers are used to process the control signals and provide good positional accuracy.

Suitable for RC model aircraft and micro-helicopters
Ballrace
Metal gearbox

Specification

Operating voltage: 4.8 ... 6.0 V
No-load current drain approx. 7
Max. current drain at 4.8 V in mA approx. 830
Max. current drain at 6.0 V in mA approx. 925
Torque at 4.8 V (Ncm) approx. 26
Torque at 6.0 V (Ncm) approx. 31
Holding moment at 4.8 V (Ncm) approx. 52
Holding moment at 6.0 V (Ncm) approx. 58
Angular travel incl. trim approx. 2 x 45°
Transit speed at 4.8 V (sec. / 40°) approx. 0.09
Transit speed at 6.0 V (sec. / 40°) approx. 0.08
Weight g approx. 11.5
Gearbox** MG
Bearings* BB
Dimensions*** (L x W x H) mm approx. 23.5 x 11.5 x 27 mm
*PB --> Plain Bearing
**PG --> Plastic Gearbox
***Rounded up to 0.5 mm
PGCA --> Plastic Gearbox, Carbonite
MG --> Metal Gearbox
